Задний дворник. Мотор, проводка...

  • Ответить в эту тему
  • Ответить в эту тему

11 posts in this topic

Recommended Posts

Неожиданно перестал работать дворник задний. Ну как перестал, иногда работает, чаще нет.

Смотрю на разъеме моторчика - один контакт минус, второй постоянно плюс, третий периодами плюс. Вроде напряжение есть. +12 .

Втыкаю мотор - молчок. Меряю - импульс запуска при подключенном моторчике около 1 вольта. Думаю подключить напрямую моторчик к контактам, где всегда +12  - тоже самое. Падение напряжения почти до 1 в.

Ну, думаю, дело в моторчике. Домой принес, подключил к блоку питания (не сильно мощному, 600 мА 12 в) все бодро крутится.

Пришло в голову, что где то то ли контакт плохой, то ли провода подгнили, в общем не выдерживают нагрузку.

Реле под приборкой щелкает периодически. То есть управление работает. а вот силовая часть глючит.

Хотя возможно я и ошибаюсь и дело совсем в другом.  Может кто сталкивался ? Может кто, что посоветует ?

Share this post


Link to post
Link to comment
Share on other sites

Два месяца назад боролся с этим шайтаном. Перепроверил всю проводку. Оказалось, проблема в реле заднего дворника в bsi. Перепаял реле, езжу, радуюсь.

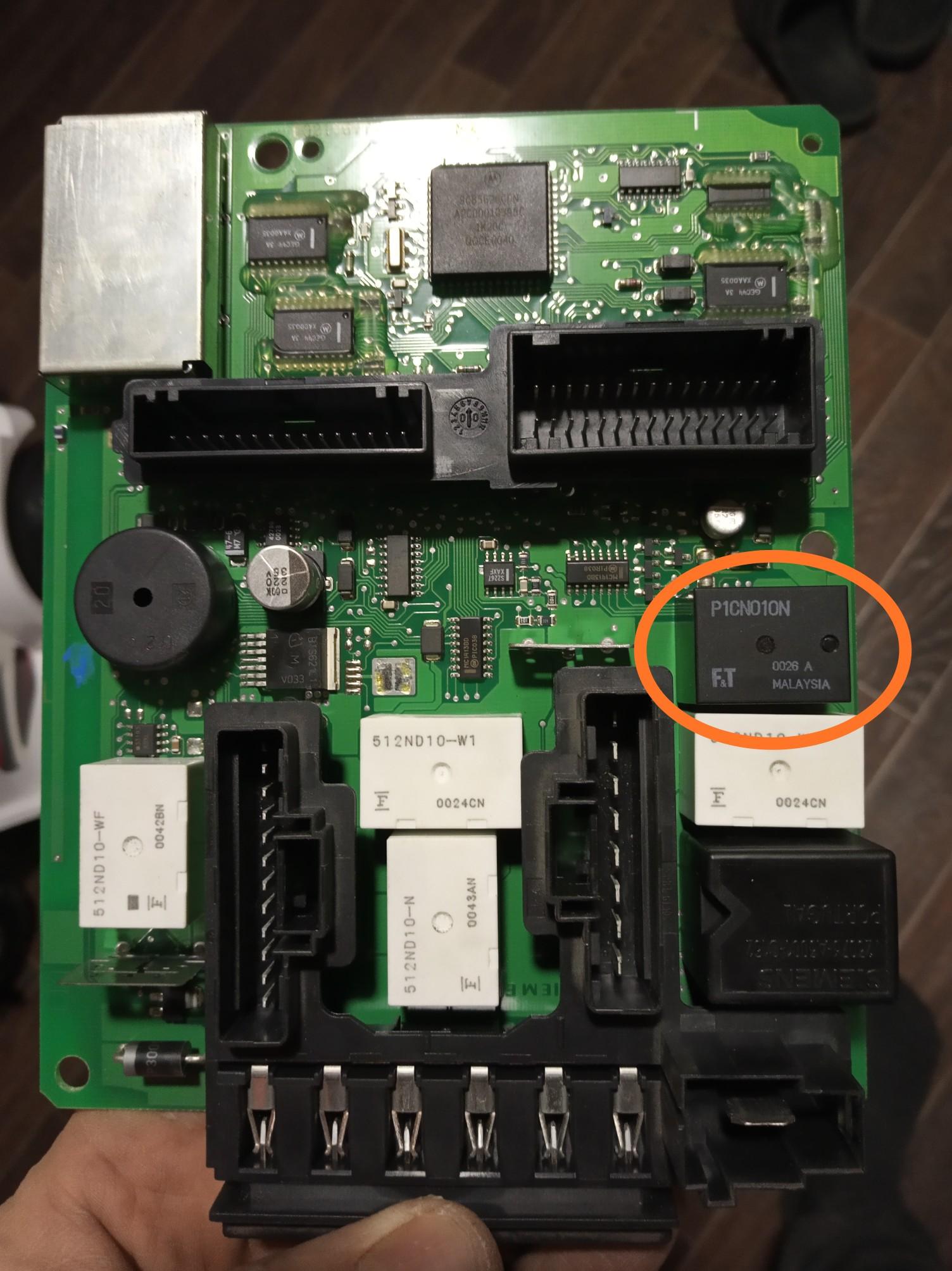

Вот, нашел в телефоне фото платы. Обвел реле заднего дворника. Припаял русский аналог, за 50 р купил. Родное на 10 Вольт, русское на 12. IMG_20200520_133832.thumb.jpg.4201d1a748210e88748d7e67df4dbfd9.jpg

На фото ещё родное реле.

Share this post


Link to post
Link to comment
Share on other sites

4 часа назад, Olegman сказал:

Два месяца назад боролся с этим шайтаном. Перепроверил всю проводку. Оказалось, проблема в реле заднего дворника в bsi. Перепаял реле, езжу, радуюсь.



Спасибо. Читал про это реле на дружественном форуме. Видимо тоже перепаяю.

Но! Сегодня полдня копался и что обнаружил. На разъем приходит три провода. Земля (контакт 3), постоянный плюс с 19 предохранителя (контакт 2) и периодический плюс с блока управления (контакт 1).

Пытался подключить сегодня напрямую моторчик к этим контактам.

Так вот при отключенном моторчике на втором контакте +12, на первом периодически +12. При подключенном моторе - на втором будет 1.6 вольта, на первом периодически те же 1.6

Для проверки подцепил контакт с моторчика на плюс (взял с фары) - бодро все закрутилось.

Соглашусь, что для периодического сигнала виноваты контакты реле. Но почему на втором контакте падает напряжение при подключенном моторе ?



Уже готов поднимать всю косу. Но для начала таки перепаяю реле. Только вопрос - как плату вытаскивать ? Сегодня думал ее рассмотреть (на мало ли залилось или еще что) так и не понял как ее вытащить. Даже верх торпеды снял - не помогло.

Share this post


Link to post
Link to comment
Share on other sites

У тебя стекло заднее открывается?

Вытащить просто. Откручиваешь один винт t20, посередине, в верхней части отсека предохранителей, и толкаешь весь блок вперёд (по ходу движения машины). Он выйдет из защёлок, и его можно будет вытащить вниз.

Share this post


Link to post
Link to comment
Share on other sites

21 минуту назад, Olegman сказал:

У тебя стекло заднее открывается?

Вытащить просто. Откручиваешь один винт t20, посередине, в верхней части отсека предохранителей, и толкаешь весь блок вперёд (по ходу движения машины). Он выйдет из защёлок, и его можно будет вытащить вниз.

да, открывается. Спасибо за мануал. завтра попробую.

И все равно не могу понять почему постоянный плюс просаживается как и управляющий...

Share this post


Link to post
Link to comment
Share on other sites

Не получается извлечь блок. Открутил, вытолкнул, Снял снизу синий разъем, отщелкнул в глубине планку с двумя реле. Даже вижу винты крепления блока. но не получается до них доступиться потому что не понимаю как отстегнуть разъемы.

Share this post


Link to post
Link to comment
Share on other sites

А напрямую от АКБ кинуть минус на моторчик и попробовать? Может масса плохая, вот и просадка. Это так, мысли вслух.

Share this post


Link to post
Link to comment
Share on other sites

6 часов назад, pashka_j сказал:

Не получается извлечь блок. Открутил, вытолкнул, Снял снизу синий разъем, отщелкнул в глубине планку с двумя реле. Даже вижу винты крепления блока. но не получается до них доступиться потому что не понимаю как отстегнуть разъемы.

Я все разъемы снимал, когда уже вытащил весь блок вниз.

Edited by Olegman

Share this post


Link to post
Link to comment
Share on other sites

4 часа назад, veras сказал:

А напрямую от АКБ кинуть минус на моторчик и попробовать? Может масса плохая, вот и просадка. Это так, мысли вслух.

Была такая мысль, но я кинул не минус, а плюс. С фары. Моторчик заработал.



2 часа назад, Olegman сказал:

Я все разъемы снимал, когда уже вытащил весь блок вниз.

Снял, таки. С разъемами засада - непонятно как они вытаскиваются - почти наощупь все делается.

Отнес товарищу, который ремонтом телефонов занимается. Решил сначала попробовать почистить контакты реле. Купить поменять всегда успеется.

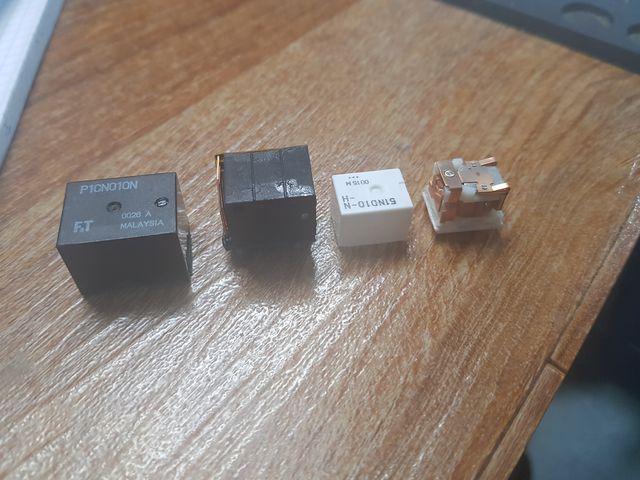

Вот разобрали реле.  Эдакая матрешка получилась :) Корпус внешний, резиновый чехольчик, другое реле и уже в нем вся начинка :)

Завтра буду пробовать поставить на место.






Share this post


Link to post
Link to comment
Share on other sites

Тоже думал, почистить и попробовать, но нежелание туда лезть ещё раз взяло верх, и поставил новое реле :rolleyes:

Share this post


Link to post
Link to comment
Share on other sites

отчитываюсь. все заработало.

но пока запихивал все раэъемы обратно все руки изрезал :(

Зато теперь знаю как снимать и ставить обратно этот блок :)

Осталось найти человека с клипом, чтоб настроил работу заднего дворника

6 часов назад, Olegman сказал:

Тоже думал, почистить и попробовать, но нежелание туда лезть ещё раз взяло верх, и поставил новое реле :rolleyes:

после того, как увидел из чего состоит это реле (см выше картинку) тоже не взялся бы. Но щас ээээ специфическая обстановка в стране и ничего не работает.

В результате затраты часа 3 на разборку (по незнанию) , 0 рублей эа реле и еще полчаса на обратную установку (два раза вытаскивал, дабы понять как разъемы вставляются
