Помогите чайнику)))

[Sifon-serebanich]

Сценик-2,2008г. 1,5 dci.Перестали гореть оба габарита и ближний с пассажирской стороны.Первым делом хотел проверить предохранитель,но не нашёл его.Помогите инфой,где его искать,я уже всё облазил и даже сфоткал



это под капотом





это под панелью,но там на свет точно нету



[Pe4a]

Так вроде ж на обратной стороне мини-бардачка, который в салоне, под которым спрятаны предв есть схема кто и откуда

[Sifon-serebanich]

Так вроде ж на обратной стороне мини-бардачка, который в салоне, под которым спрятаны предв есть схема кто и откуда

В том то и дело,что там габаритов и ближнего нет,по этому и прошу помощи,может кто знает где точно находятся

[Pe4a]

http://www.club-renault.ru/forum/index.php...st&id=22326

[Sifon-serebanich]

http://www.club-renault.ru/forum/index.php...st&id=22326

Я чего то всё равно найти не могу,скажите на фотках которые я сделал есть эти предохранители или надо гдето ещё искать?

[Pe4a]

http://www.club-renault.ru/forum/index.php...st&id=22331
могу ошибаться, но не 5А ли?

[пилотяга]

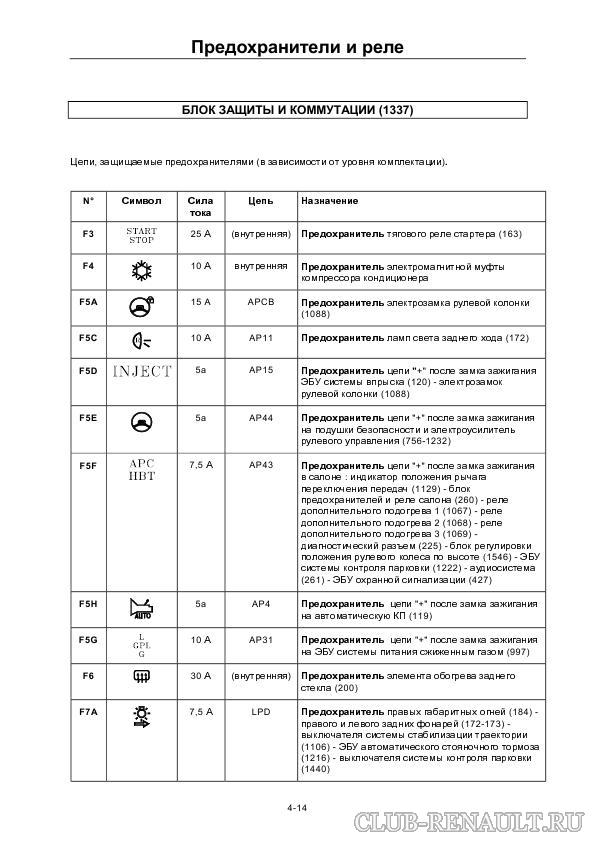

Преды F7A и F7B габариты.

[пилотяга]

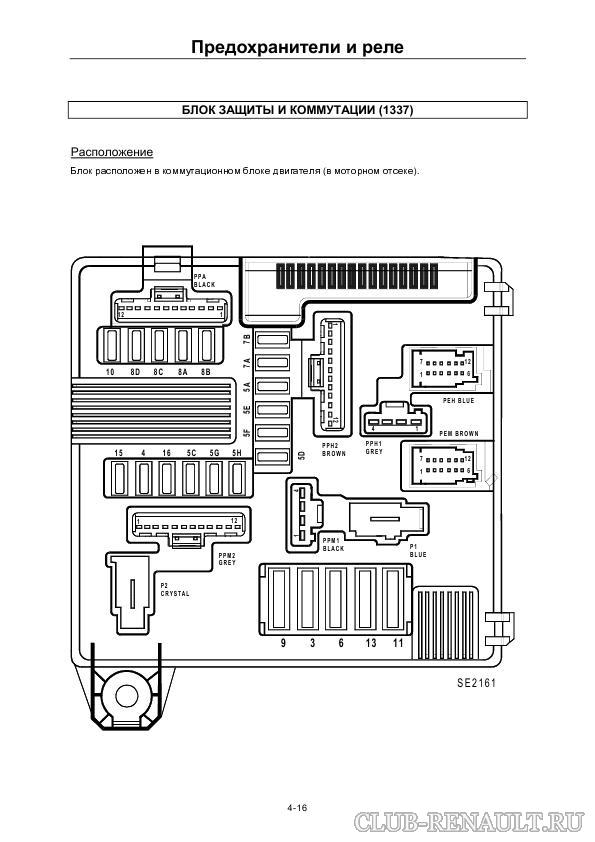

вот еще...

Изменено 1 Ноября 2013 пользователем пилотяга

[пилотяга]

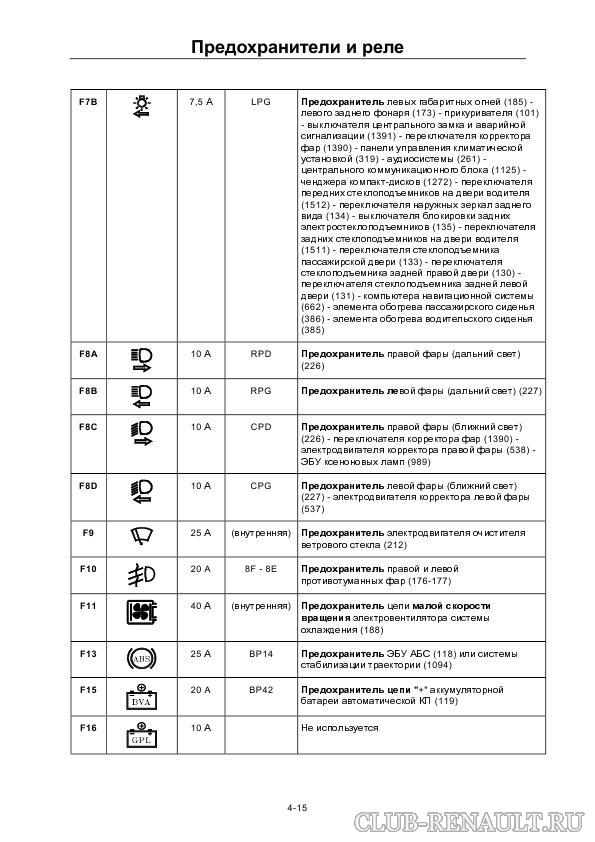

И крайний:

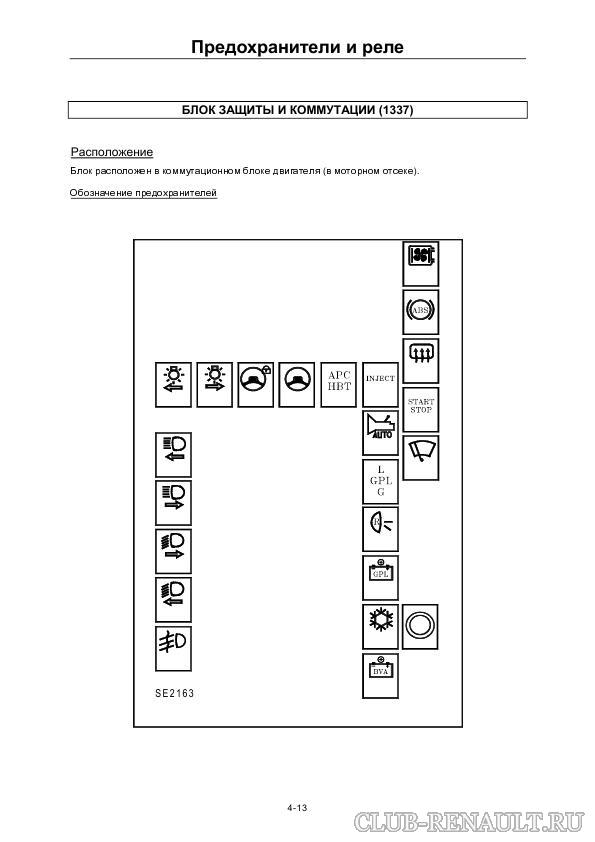

взято с электросхем : Scenic J84 NT8268A

Изменено 1 Ноября 2013 пользователем пилотяга

[Темь)ч]

Я бы начал с лампочек начал
Несмотря на пугающее неудобство....

[Sifon-serebanich]

Я бы начал с лампочек начал
Несмотря на пугающее неудобство....

Это я в первую очередь сделал))))



Неисправность устранил)))Предохранитель оказалось очень и очень не легко поменять.Он находится под капотом на первой фотографии справа,что бы его поменять нужно снять пластиковую защиту,но это на мой взгляд самое сложное и пол часа моих стараний нидали никаких результатов(((если защиту снять,то блок с предохранителями можно легко достать,но в моём случае пришлось вынимать аккумулятор,откручивать пластик на котором крепится аккум с мозгами и через это небольшое освободившееся пространство кое-как достать этот блок ито только боком,после чего благодаря схемам которые мне скинули в помощь я без особого труда заменил сгоревший предохранитель))))Всем кто помог мне большое спасибо!!!!

[пилотяга]

Может кому пригодится,была тут тема много лет назад
как разбирать блок предов в моторном отсеке: http://www.club-renault.ru/forum/index.php...p;#entry1070659

Изменено 2 Ноября 2013 пользователем пилотяга

[Shmel-jr]

Сценик-2,2008г. 1,5 dci.Перестали гореть оба габарита и ближний с пассажирской стороны.Первым делом хотел проверить предохранитель,но не нашёл его.Помогите инфой,где его искать,я уже всё облазил и даже сфоткал



это под капотом

самая первая фотка - тот блок, на котором серый разъем надо вытащить и снизу будут предохранители.
Для удобства его вытаскивания я снимал аккум и площадку на которой он стоит вместе с мозгами. На все ушло минут 15
