Где находится ЭБУ подушек безопасности

  • Ответить в эту тему
  • Ответить в эту тему

20 posts in this topic

Recommended Posts

Ни с того ни с сего, появилась надпись check airbag и загорелся красный ключик. При попытке прочитать неисправность, сканер не видит самого блока ЭБУ, знакомый автоэлектрик сказал, что либо отпало питание, либо в ЭБУ попала влага. Подскажите где взять схему расположения блока ЭБУ подушек безопасности и электросхему системы безопасности с распиновкой этого блока?

Share this post


Link to post
Share on other sites

ЭБУ на полу под рычагом переключения передач. См. файлы. Схемы имеют несколько модификаций. Приложил одну из них: Схема_ЭБУ_падушек_безопасности.PDF

Share this post


Link to post
Share on other sites

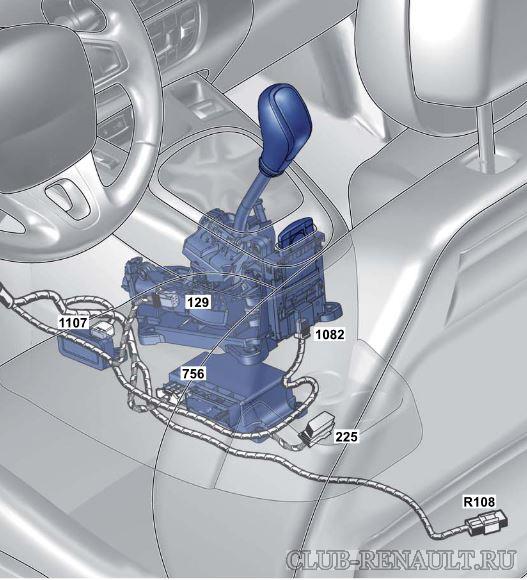

Вот место расположения (756):

Share this post


Link to post
Share on other sites

ЭБУ на полу под рычагом переключения передач. См. файлы. Схемы имеют несколько модификаций. Приложил одну из них: Схема_ЭБУ_падушек_безопасности.PDF

Спасибо, а как узнать мою модификацию? И где находятся остальные схемы?

Share this post


Link to post
Share on other sites

Спасибо, а как узнать мою модификацию? И где находятся остальные схемы?
Думаю, что по овальной табличке. По ВИН тоже, наверное. Я схемы года два назад скачал на нашем подфоруме по Сценик-3. Выложил ссылку, если не ошибаюсь, Мышун...
Где-то здесь! Edited by _Ян_

Share this post


Link to post
Share on other sites

Думаю, что по овальной табличке. По ВИН тоже, наверное. Я схемы года два назад скачал на нашем подфоруме по Сценик-3. Выложил ссылку, если не ошибаюсь, Мышун...
Где-то здесь!

Спасибо, но к сожалению файлы с файлообменника уже удалены. Буду очень признателен, если Вы скинете мне схемы на vozichvlad@mail.ru

Share this post


Link to post
Share on other sites

Спасибо, но к сожалению файлы с файлообменника уже удалены. Буду очень признателен, если Вы скинете мне схемы на vozichvlad@mail.ru
Попробую!

Share this post


Link to post
Share on other sites

Большое спасибо за схемы и за оперативность! Теперь попробую разобраться которая из них моя.

Share this post


Link to post
Share on other sites

Спасибо, но к сожалению файлы с файлообменника уже удалены....

Кое где еще остались:
http://rusfolder.com/31599958

Share this post


Link to post
Share on other sites

Сегодня тоже загорелась надпись Check airbag.Горела весь день.Вечером проверил все разъемы,ремни-не гаснет.Снял плюсовую клемму АКБ,подождал минут 10,подключил,ошибка не пропала.Потом чего-то взял и пристегнул безопасности пер.пассажира и чудо случилось.Лампа погасла.Заехал в гараж и лама опять загорелась.Я так понимаю,проблема с замком ремня или что-то другое?У кого была такая ошибка,как устранили?

Share this post


Link to post
Share on other sites

Сегодня тоже загорелась надпись Check airbag.Горела весь день.Вечером проверил все разъемы,ремни-не гаснет.Снял плюсовую клемму АКБ,подождал минут 10,подключил,ошибка не пропала.Потом чего-то взял и пристегнул безопасности пер.пассажира и чудо случилось.Лампа погасла.Заехал в гараж и лама опять загорелась.Я так понимаю,проблема с замком ремня или что-то другое?У кого была такая ошибка,как устранили?

Если подключить диагностический прибор CLIP ,то Вы сразу увидите какой именно разъём не имеет контакта . Обратите особое внимание на разъёмы водительского сидения а в частности на разъём подушки боковой безопасности сидения и разъём натяжителя ремней безопасности . У меня была такая проблема после химчистки салона . Разъедините все соединения и обработайте специальной химией для чистки контактов (например-KONTAKT PRF 6-68).

Share this post


Link to post
Share on other sites

разъём натяжителя ремней безопасности

Где этот разъем интересно?

Share this post


Link to post
Share on other sites

Разъём преднатяжителя ремня безопасности находится -сам замок крепится тросом ,а трос идёт в пиропатрон натяжителя и если стоять возле водительского седения то он будет несколько левее того места куда входит трос замка ремня безопасности . Там очень миниатюрный разъём и очень неудобно до него дотянутся и постарайтесь его не повредить , в особенности штырьки контактов .

Share this post


Link to post
Share on other sites

Спасибо,попробую.Смущает то,что команда пропадает когда просто втыкаешь ремень в замок.Может какое-то усилие передается на разъем? Сегодня обязательно посмотрю.

Share this post


Link to post
Share on other sites

Спасибо,попробую.Смущает то,что команда пропадает когда просто втыкаешь ремень в замок.Может какое-то усилие передается на разъем? Сегодня обязательно посмотрю.

Ещё может быть проблема в проводах которые под сидением . Так как водительское сидение подвержено более частому использованию то возможно перегиб и надлом поводов которые идут под сидением .

Share this post


Link to post
Share on other sites

Александр Михайлович,благодарю за правильный диагноз.Разобрал 4 разъема,промыл спиртом и ошибка ушла.Вот интересно клемму с АКБ обязательно снимать? Я снял и через 15 мин начал работать.Перестраховался.

Share this post


Link to post
Share on other sites

При всех работах с электричеством лучше обесточить сеть . В данном случае компьютер автомобиля замеряет сопротивление цепи и тут ничего спортить не возможно если закоротите контакты разъёма .

Share this post


Link to post
Share on other sites

Опять загорелась лампа Airbag!Интересно можно ли использовать ABRO ES-533-R для разъемов airbag? Думаю,что хуже не будет.

Share this post


Link to post
Share on other sites

Коллеги откликнитесь!!! Неужели никто не использовал очиститель контактов ABRO ES-533-R в разъемах Airbag?!

Share this post


Link to post
Share on other sites

Коллеги откликнитесь!!! Неужели никто не использовал очиститель контактов ABRO ES-533-R в разъемах Airbag?!

ну не навредит точно для электрики же
