Вопрос по магнитоле

[werty-спб]

Здравствуйте , купил недавно машину рено сценик 2 - 2 литра хотя машин было не мало да и французы были а вот магнитолу и с такой фишкой первый раз вижу -хозяин говорит что есть сд чейнджер стоит за обшивкой в багажнике заднего крыла ,смысл туда ставить ? как диски заряжать -переключил на аукс телефон нашёл даже как то зацепил но звука нет , короче возможно просто заменить магнитолу  спасибо

[anlyk]

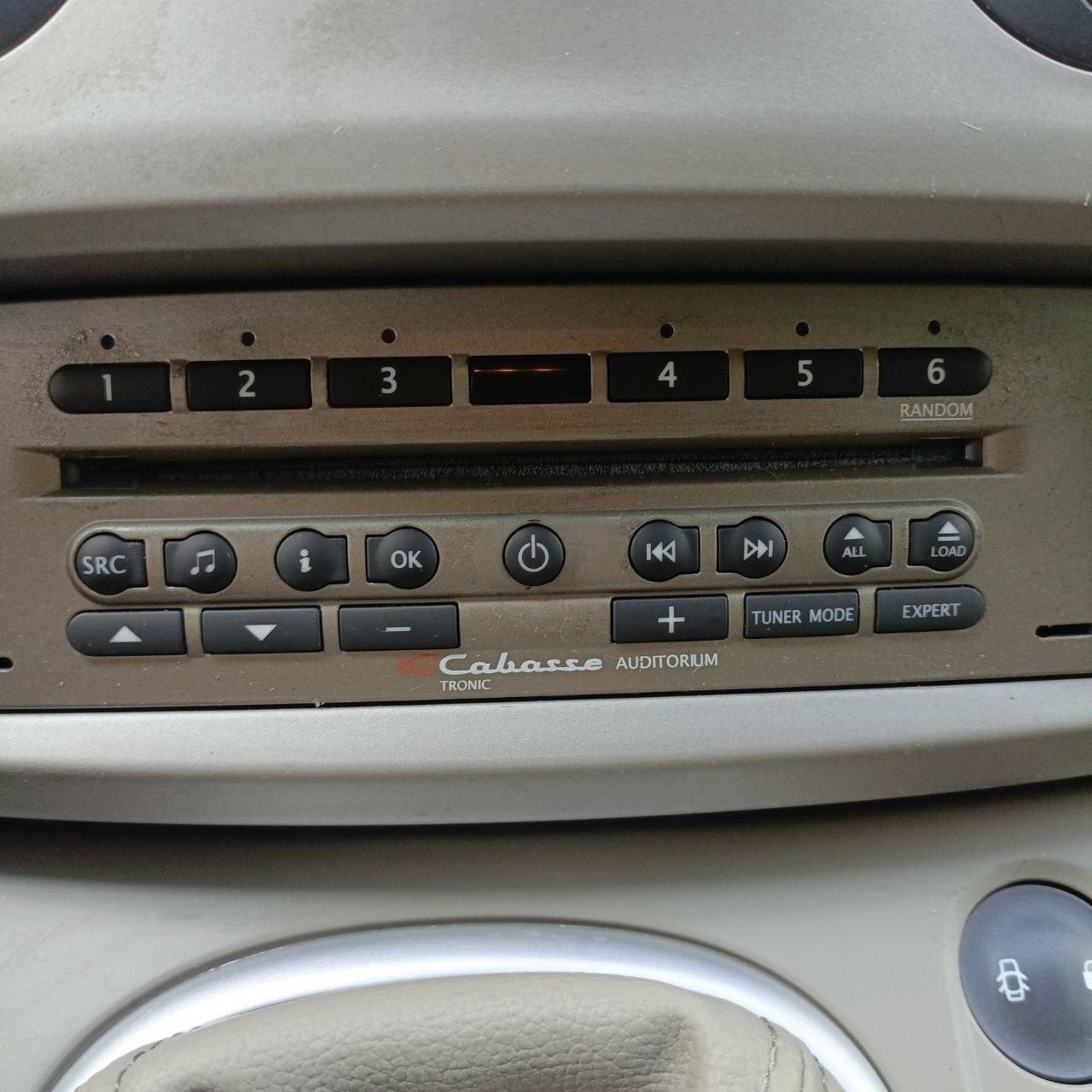

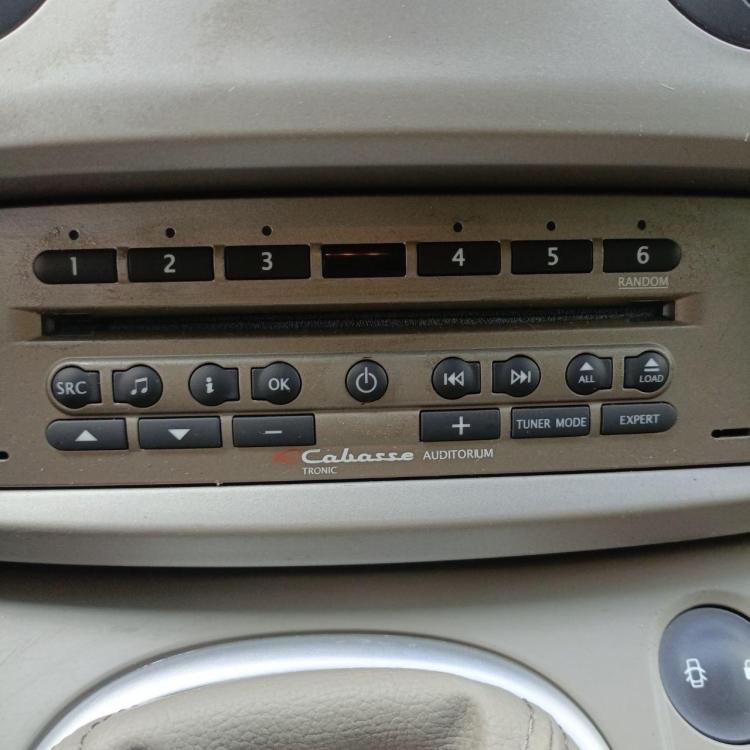

это     ЧЕЙНДЖЕР КОМПАКТ-ДИСКОВ Тюнер-усилитель. Стоит под задним правым сиденьем . На Грандах стоит под задней правой обшивкой в багажнике.


Изменено 15 Сентября пользователем anlyk

[anlyk]

https://skr.sh/sdVjtAXGfWy

https://skr.sh/sdVpXXGsGdr

https://skr.sh/sdVID4UPCYd

https://skr.sh/sdVLP2pjYfO  схема наверное эта

[werty-спб]

Вот это подгон ,спасибо большое

[werty-спб]

ИИ - говорит как то будет все не просто поменять на обычную  магнитолу ,  ,надо как то вскрыть защиту в багажнике  глянуть что к чему-

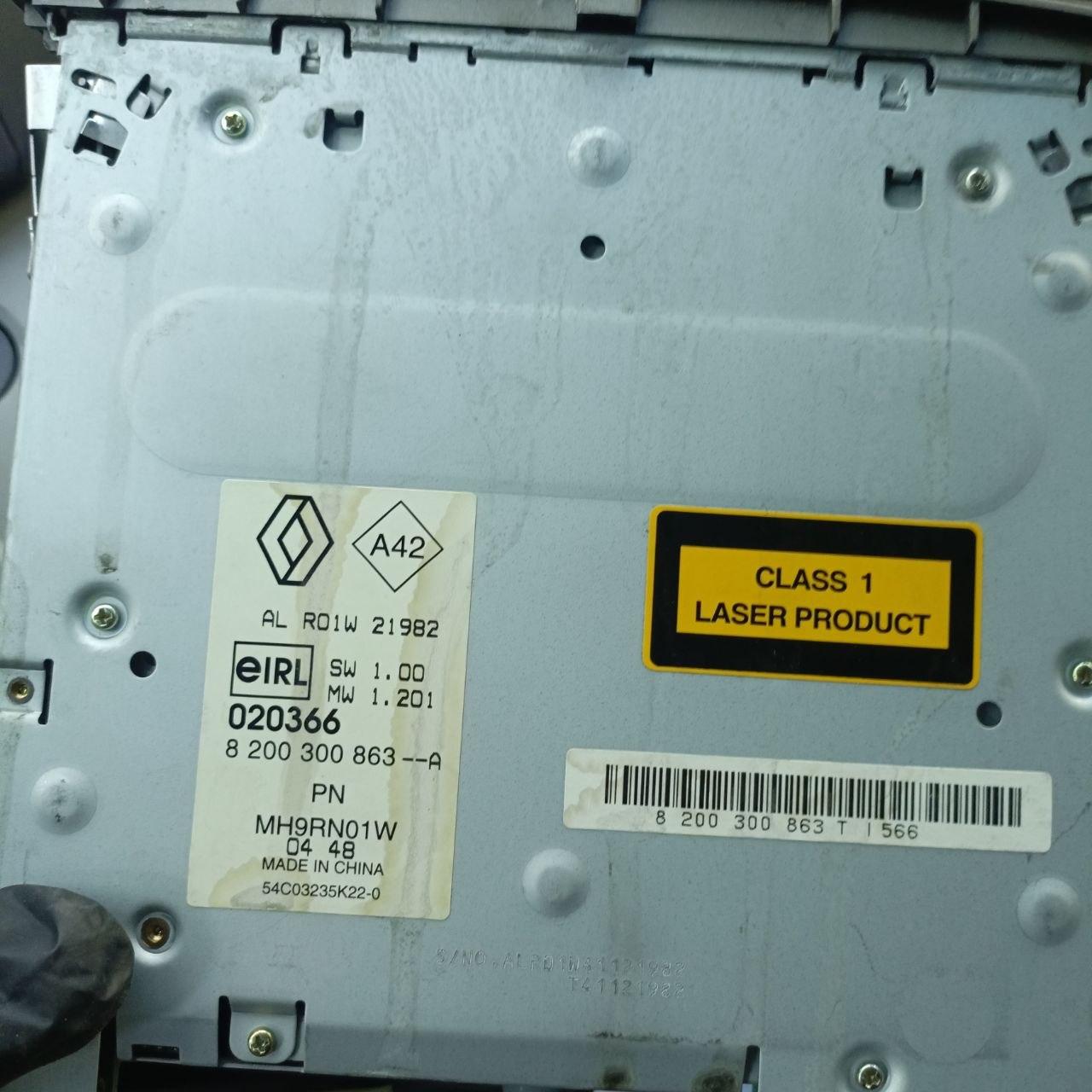

Модель MH9RN01W — это штатный CD-чейнджер головного устройства Cabasse Auditorium Tronic (производства Alpine), устанавливавшийся на автомобили Renault (Megane 2, Scenic 2, Espace IV, Laguna II). [1, 2]

Главная особенность этой аудиосистемы заключается в том, что блок, расположенный в центральной консоли (с кнопками и слотом для дисков) — это не магнитола, а лишь чейнджер/панель управления. Сам радиоприемник и силовой усилитель (Ampli-Tuner) спрятаны отдельно: в багажнике, под сиденьем или за бардачком (в зависимости от модели авто). [1, 2, 3, 4]

Вся силовая проводка (динамики, питание, AUX) подключается не к MH9RN01W, а к этому выносному блоку тюнера-усилителя. [1, 2]

Распиновка разъема AUX (на выносном тюнере-усилителе)

Если ваша цель — подключить AUX-кабель к системе Cabasse Auditorium Tronic, вам нужно найти блок тюнера и подключиться к его 30-пиновому красному (или серому) разъему: [1, 2]

•

[anlyk]

29 минут назад, werty-спб сказал:

ИИ - говорит как то будет все не просто поменять на обычную  магнитолу ,  ,надо как то вскрыть защиту в багажнике  глянуть что к чему-

Модель MH9RN01W — это штатный CD-чейнджер головного устройства Cabasse Auditorium Tronic (производства Alpine), устанавливавшийся на автомобили Renault (Megane 2, Scenic 2, Espace IV, Laguna II). [1, 2]

Главная особенность этой аудиосистемы заключается в том, что блок, расположенный в центральной консоли (с кнопками и слотом для дисков) — это не магнитола, а лишь чейнджер/панель управления. Сам радиоприемник и силовой усилитель (Ampli-Tuner) спрятаны отдельно: в багажнике, под сиденьем или за бардачком (в зависимости от модели авто). [1, 2, 3, 4]

Вся силовая проводка (динамики, питание, AUX) подключается не к MH9RN01W, а к этому выносному блоку тюнера-усилителя. [1, 2]



Распиновка разъема AUX (на выносном тюнере-усилителе)

Если ваша цель — подключить AUX-кабель к системе Cabasse Auditorium Tronic, вам нужно найти блок тюнера и подключиться к его 30-пиновому красному (или серому) разъему: [1, 2]

•

ну собственно  трудности будут , но это нужно смотреть  как и где проходят жгуты,

посмотри может там разьем который R369  похоже под  панелью и на него с автомагнитолы все приходит , брать схему и смотреть что где  благо они в свободном доступе

[werty-спб]

искал электросхему на машину так и не нашел ,может у кого есть -спасибо заранее

[anlyk]

https://skr.sh/sdV7x7CxTjF

Только что, werty-спб сказал:

искал электросхему на машину так и не нашел ,может у кого есть -спасибо заранее

так они отилчаются по году  а у тебя профильне заполненый



схемы

[werty-спб]

2005 год 2 литра

[anlyk]

6 часов назад, werty-спб сказал:

2005 год 2 литра

NT8268A_Megane Scenic II J84  с 16-10-2004.zip  эта должна подойти

[werty-спб]

16 часов назад, werty-спб сказал:

2005 год 2 литра

Спасибо большое

[werty-спб]

Может кто поможет -нужна распиловка разумов передних дверей , и вопрос пищалкам на торпеде в параллель подключены ?с динамиками в передних дверях

[anlyk]

1 час назад, werty-спб сказал:

Может кто поможет -нужна распиловка разумов передних дверей , и вопрос пищалкам на торпеде в параллель подключены ?с динамиками в передних дверях

тебе же на схемы ссылку кинул там и ищи

[mergen]

2 часа назад, werty-спб сказал:

Может кто поможет -нужна распиловка разумов передних дверей , и вопрос пищалкам на торпеде в параллель подключены ?с динамиками в передних дверях

Пищалки вроде в параллель с передними.

Изменено 22 Сентября пользователем mergen

[werty-спб]

Доброго времени ,электросхему можно где-нибудь скачать ? помогите пожалуйста

2005 год 2 литра

[anlyk]

3 часа назад, werty-спб сказал:

Доброго времени ,электросхему можно где-нибудь скачать ? помогите пожалуйста

2005 год 2 литра

а ты сообщения читаешь через строчку? https://skr.sh/sdd6eOYhJth

[werty-спб]

пока не освоился ,спасибо большое

[werty-спб]

Здравствуйте , подскажите распиловку заднего левого фонаря шести пионовая фишка

[werty-спб]

30 минут назад, werty-спб сказал:

Здравствуйте , подскажите распиловку заднего левого фонаря шести пионовая фишка

по схеме вроде нашёл что куда буду пробовать

[werty-спб]

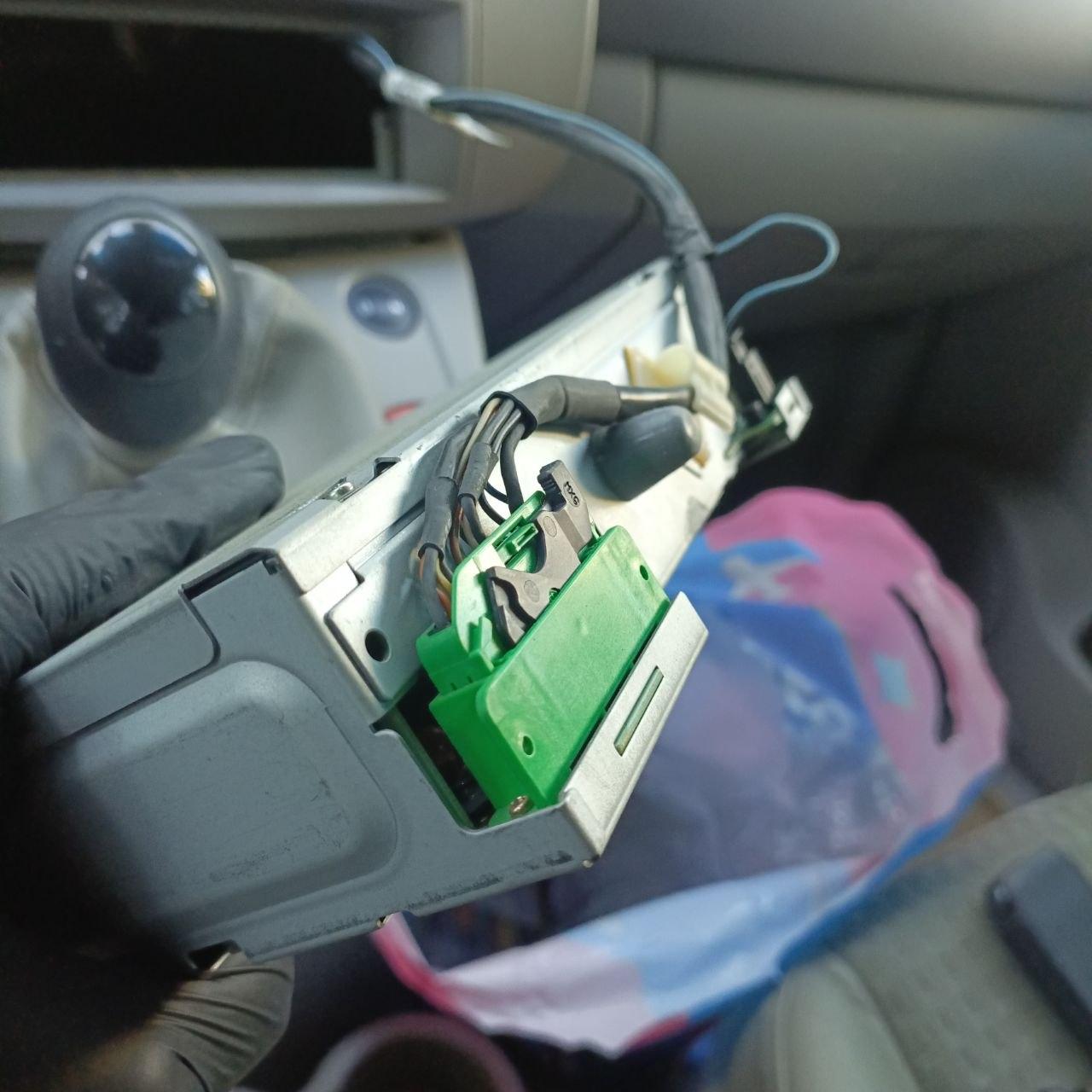

добил музыку пришлось все косу с багажника вытаскивать до магнитолы

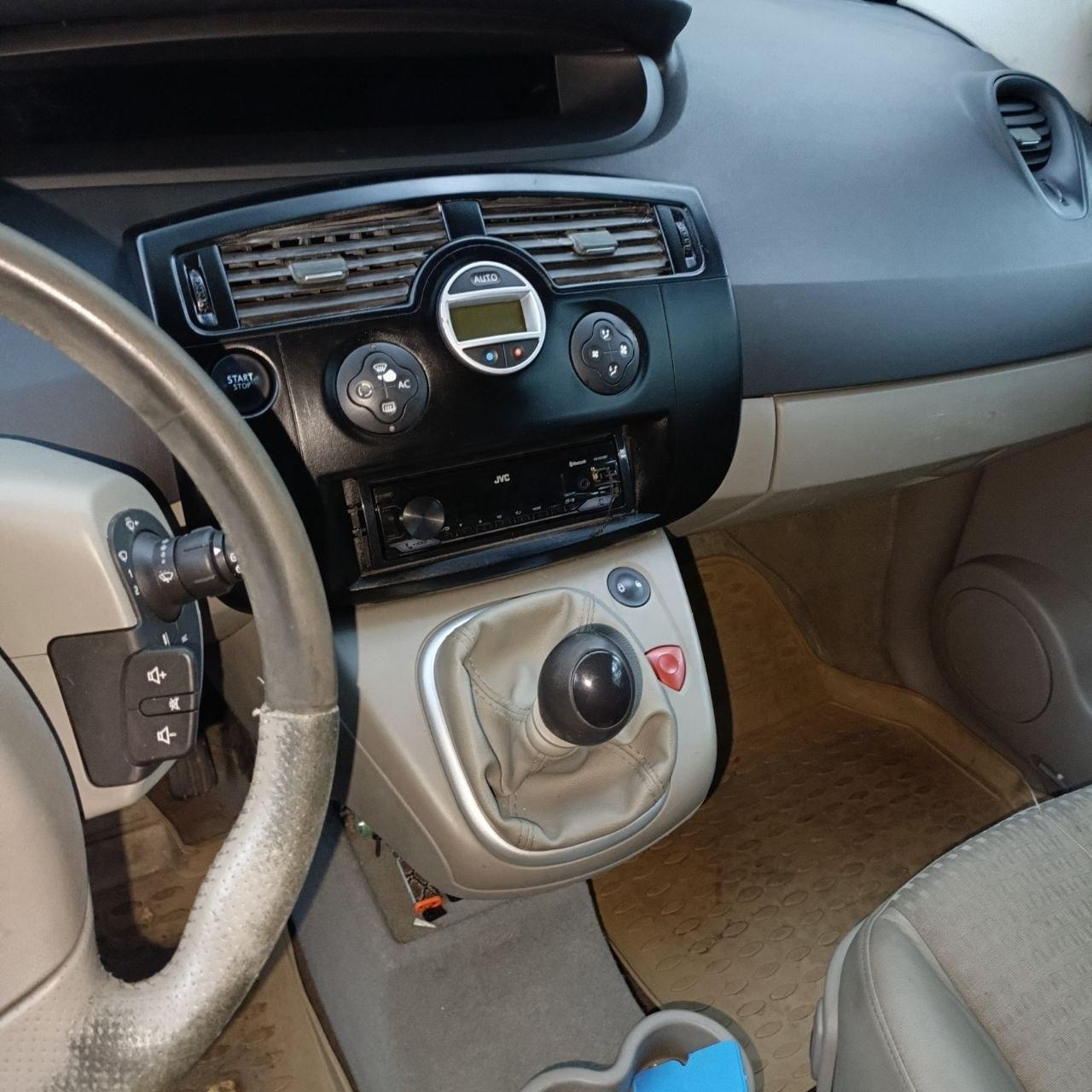

панель пришлось перекрасить - а то как то не смотрелась черный майфун на светлом

[dimon405]

Теперь то смотрится? По мне траурно как то.
