Панель приборов Scenic II. Проблемы и решения.

  • Ответить в эту тему
  • Ответить в эту тему

2 704 сообщения в этой теме

Рекомендуемые сообщения

4 часа назад, Gopher_tomsk сказал:

В какой ситуации? На машине - несомненно, я же написал как "засветить" на столе без кан-эмулятора и прочих ухищрений.

Мой светился на столе без красного разъема.

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

10 часов назад, Gopher_tomsk сказал:

Если подать питание на панель и подать + 12 В на 1 контакт красного разъёма (мультимедиа) - загорятся часы на правом экране. Проверить можно на столе без машины.

На какие контакты подавать питание конкретно?

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Еще одна ремарочка:

Неисправность считается найденной, когда вы в руках держите деталь и уверенно говорите: "вот он, больной зуб", из-за него (или из-за его непропайки) все не работало! Именно "зуб", а не горсть "зубов". Вариант когда вы пропаиваете (или меняете) все подряд равносилен тому, как зубной врач выдергивает почти все зубы и радуется, что теперь точно не будет болеть. В 90% случаев описанных в этой теме народ так и не смог предъявить тот самый "больной зуб". Отсюда и замены низкоомных резисторов десятками и пр...

Изменено пользователем ОЧумелец

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Ремарка замечательная, но для этого требуется, как минимум, схема устройства (которая отсутствует) и техническое описание на все используемые в нём элементы. Не имея этого поиск неисправности банально сводится к тому что и происходит в большинстве случаев - паяй всё что паяется, меняй всё, что меняется. Ускорить это может только наличие опыта , да знание того как это должно работать (и надежда что разработчики сделали именно так, а никак иначе).

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

6 часов назад, Gopher_tomsk сказал:

Ремарка замечательная, но для этого требуется, как минимум, схема устройства (которая отсутствует) и техническое описание на все используемые в нём элементы. Не имея этого поиск неисправности банально сводится к тому что и происходит в большинстве случаев - паяй всё что паяется, меняй всё, что меняется. Ускорить это может только наличие опыта , да знание того как это должно работать (и надежда что разработчики сделали именно так, а никак иначе).

А как мы ремонтировали видики, камеры и пр. в 90е и находили эти "зубы"? Какие схемы и "описание на все используемые элементы", вы о чем?? В этом и заключается мастерство. Но пришел век интернета и каждый решил, что "он сам могет".

Вот и приходится им паять все подряд. Только БОЛЬШОЙ специалист никогда не удовлетворится таким ремонтом и "результатом". Ему нужно неисправность "поймать", "увидеть" прибором. Потом заново смоделировать ее проявление. ;)

Это я к тому, что когда тут пишут, что занесли панель в ближайшую мастерскую, а потом через час получили "рабочий" экземпляр за 500руб с горстью деталей, у меня возникает очень большой скептицизм ко всему этому действу и его результату...

Изменено пользователем ОЧумелец

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

6 минут назад, ОЧумелец сказал:

Это я к тому, что когда тут пишут, что занесли панель в ближайшую мастерскую, а потом через час получили "рабочий" экземпляр за 500руб с горстью деталей, у меня возникает очень большой скептицизм ко всему этому действу и его результату...

и собственно не факт что долго проживет так как могли вылечить следствие а не саму причину

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

4 часа назад, anlyk сказал:

и собственно не факт что долго проживет так как могли вылечить следствие а не саму причину

Вот об этом я и говорю.

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

В Sunday, April 09, 2017 at 02:26, mergen сказал:

Все таки проц надо пропаять, а там видно будет. У лягушатников припой слабый. Растрескивается от вибрации. Не рассчитан он на эксплуатацию больше семи лет.

За что отвечает проц?



В Sunday, April 09, 2017 at 02:26, mergen сказал:

Все таки проц надо пропаять, а там видно будет. У лягушатников припой слабый. Растрескивается от вибрации. Не рассчитан он на эксплуатацию больше семи лет.

За что отвечает проц?



Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

18 часов назад, demisc сказал:

За что отвечает проц?



За что отвечает проц?



За работу индикаторов

https://ru.m.wikipedia.org/wiki/Вакуумно-люминесцентный_индикатор

Изменено пользователем mergen

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Кто-нибудь знает распиновку разьемов в плане питания платы и еще-

очень хотелось бы узнать про напряжения на выводах трансформатора какие и где должны присутствовать.

А то не зная этого трудно искать неисправность.

Кто-то наверняка ведь уже знает.

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

6 часов назад, demisc сказал:

очень хотелось бы узнать про напряжения на выводах трансформатора какие и где должны присутствовать.

А то не зная этого трудно искать неисправность.

трансформатор импульсный. Зачем тебе мерить импульсы на нем?

"Чем дальше в лес, тем больше дров". Не лезь туда. Ремонт электроники теоретикам противопоказан. После их "поисков" как раз и появляются "нетипичные дефекты".

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Чего-то меня этот надменный тон и всяческие намеки начинают утомлять.

Я не могу доверить ремонт платы никому, потому что все так или иначе будут разбираться с ней вслепую не имея схемы и практики ремонта этих панелей.

У нас в городе нет сервисов, где могут взяться за починку.

Всего две машины Сценик2 в городе и прецендентов поломок не было.

Отправка ,само собой, отпадает.

По существу, пропаял обвязку ШИМ, транзистор и еще пару мест, что посоветовали на форуме- результатов по малому дисплею никаких.

И левый горит тускло.

НА ПЛАТЕ МОЖНО ПРОВЕРИТЬ НАПРЯЖЕНИЯ ИЛИ НЕТ?

PS.

Про импульсники прочитал статью- все понятно, заблуждался.







Изменено пользователем demisc

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

5 часов назад, demisc сказал:

Чего-то меня этот надменный тон и всяческие намеки начинают утомлять.



ты почитай тему там и разпиновку найдешь и часть какихто  вопросов отпадет.

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

7 часов назад, demisc сказал:



По существу, пропаял обвязку ШИМ, транзистор и еще пару мест, что посоветовали на форуме- результатов по малому дисплею никаких.



Присылай фото того, что паял. Может что и подскажу.

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

6 часов назад, demisc сказал:



Отправка ,само собой, отпадает.

А почему бы и нет? Без панели ездит замечательно. Только заправлять не 0абывай. Сам неделю катался. Напрягает, конечно, но оно того стоит.

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

12 часов назад, ОЧумелец сказал:

Присылай фото того, что паял. Может что и подскажу.

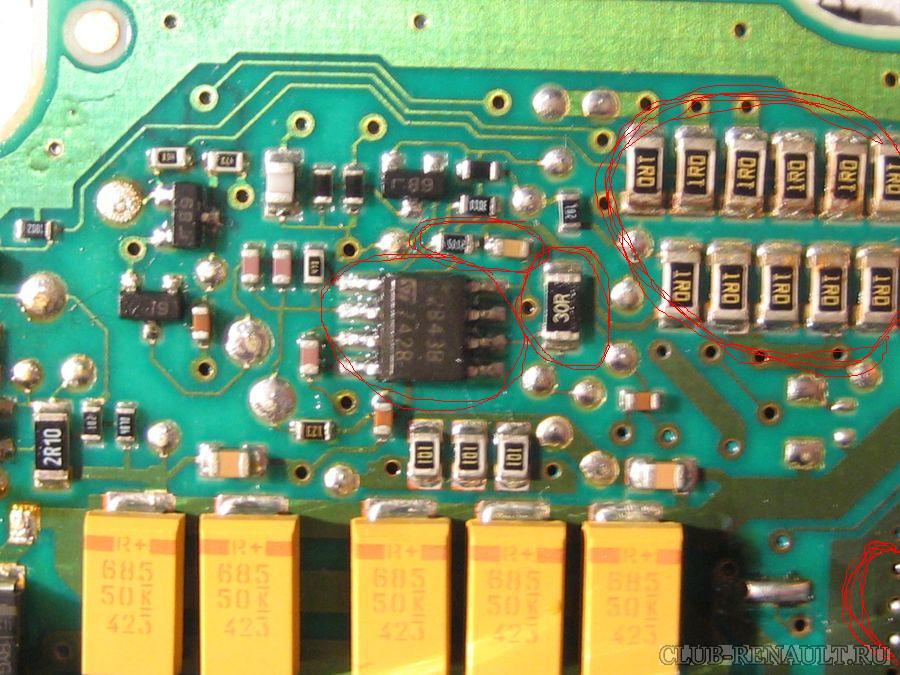

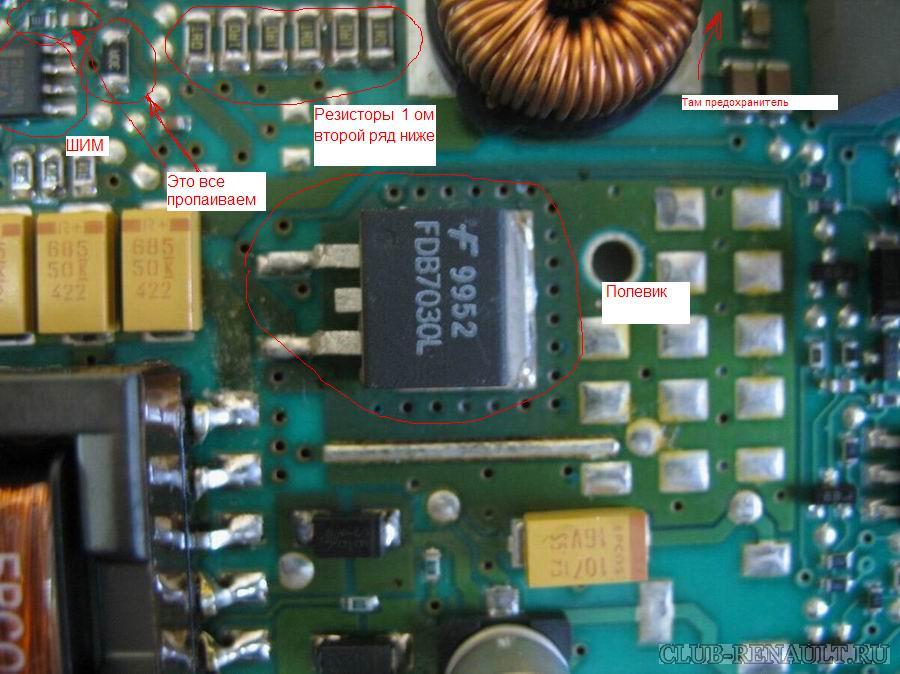

Пропаял обведенное красными кружочками, потом ШИМ, его обвязку, вобщем, всё , что на фото.

Это не мои фото- с форума.

И еще- ПОДСКАЖИТЕ МАРКИРОВКУ ТРАНЗИСТОРА, ОБВЕДЁННОГО ЧЁРНЫМ КРУЖКОМ.



Панель приборов3.jpg

Панель приборов_1.jpg

Панель приборов_2.jpg

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

10 минут назад, demisc сказал:

Пропаял обведенное красными кружочками, потом ШИМ, его обвязку, вобщем, всё , что на фото.

Это не мои фото- с форума.



Без ваших фото ВАШЕЙ платы с ВАШИМИ пропайками от меня советов не ждите.

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Хорошо, сделаю.

А пока маркировку транзистора можете подсказать?



Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

http://www.s-manuals.com/ru/smd/8c http://kazus.ru/datasheets/smd/go/ ищи что подходит



Изменено пользователем anlyk

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

В Sunday, April 16, 2017 at 14:35, anlyk сказал:

Мне нужна маркировка на корпусе данного транзистора.



Изменено пользователем demisc

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

2 часа назад, demisc сказал:

Мне нужна маркировка на корпусе данного транзистора.






Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Вот спасибо.

Я так понял, маркировка 8С?



Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

возможно или BC смотри что подходит рисуй схему его включения будет понятнее что это



Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Вот, нашёл кое-что.

http://www.s-manuals.com/ru/smd/8c



Я думаю, что больше на 8 похоже.



Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

53 минуты назад, demisc сказал:

Вот, нашёл кое-что.

http://www.s-manuals.com/ru/smd/8c



Я думаю, что больше на 8 похоже.



у тебя что он выгорел?

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

42 минуты назад, anlyk сказал:

у тебя что он выгорел?

Да феном работал, пинцетом поправить надо было, неудачно взял его- он и выскочил.

Так и не нашёл.



Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Только что, demisc сказал:

Да феном работал, пинцетом поправить надо было, неудачно взял его- он и выскочил.

Так и не нашёл.



вот по этому и фотографирую перед ремонтом 8с здесь лучше видно


http://www.onsemi.ru.com/pub/Collateral/MMBZ5221BLT1-D.PDF  вот на этого похож

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Да, здесь лучше видно.

Спасибо за помощь.

Это MUN5213, судя по кодировке, цифровой NPN- транзистор.

Изменено пользователем demisc

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

да этих кодировок куча я бы не спешил с выводами


Изменено пользователем anlyk

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

В 18.04.2017 at 23:52, anlyk сказал:

да этих кодировок куча я бы не спешил с выводами


Да-а-а, блин, и что искать?

Нужно, чтоб кто-то точно знал.

По схеме включения, похоже, что транзистор.



Изменено пользователем demisc

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

В 19.04.2017 at 12:02, demisc сказал:

Да-а-а, блин, и что искать?

Нужно, чтоб кто-то точно знал.

По схеме включения, похоже, что транзистор.



 да похоже  что транзистор

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

есть панель выпаян только трансформатор ушел как донор на родную,куплю транс со сгоревшей мертвой панели или кидайте предложения на мою

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

2 часа назад, priest22ru сказал:

есть панель выпаян только трансформатор ушел как донор на родную,куплю транс со сгоревшей мертвой панели или кидайте предложения на мою

почитал бы тему и нашел дешевле некуда

В 19.04.2017 at 11:02, demisc сказал:

По схеме включения, похоже, что транзистор.



как вариант можно попробовать на старых материнских платах чтото подобное найти

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

5 часов назад, anlyk сказал:

По схеме включения, похоже, что транзистор.

Под маркировкой 8С куча деталек нашлось- там и стабилитроны и транзисторы и диоды и чёр-ти-что ещё.

По схеме включения- транзистор.

Только их тоже кучка.

Желательно знать наверняка.



Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Только что, demisc сказал:

Под маркировкой 8С куча деталек нашлось- там и стабилитроны и транзисторы и диоды и чёр-ти-что ещё.

По схеме включения- транзистор.

Только их тоже кучка.

Желательно знать наверняка.



по схеме включения на npn транзистор, с проца приходит на базу, эмиттер на корпус, коллектор на управление другим транзистором, навесных элементов нет так что думаю цифровой

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Спасибо.

Надеюсь, что так оно и есть.:rolleyes:

Купил такой на Чипе- mun5213t1g с интегрироваными резисторами.



142734_1.pdf

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Периодически отключаются часы и температура на щитке приборов кто может подсказать возможную причину и куда лезть Сценик 2. Еще заметил иногда в темноте они светятся, но как то в пол накала.

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

2 часа назад, я иван сказал:

Периодически отключаются часы и температура на щитке приборов кто может подсказать возможную причину и куда лезть Сценик 2. Еще заметил иногда в темноте они светятся, но как то в пол накала.

какое напряжение здесь?


между 5 и 8 ногой



Кто подскажет как ведет себя панель при слете прошивки?

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

4 часа назад, я иван сказал:

Периодически отключаются часы и температура на щитке приборов кто может подсказать возможную причину и куда лезть Сценик 2. Еще заметил иногда в темноте они светятся, но как то в пол накала.

ремонтируйте ШИМ БП

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Три года назад чинил панельку Сценика 2 - не запускалась. Нашел  переходное отверстие с обрывом - как раз по цепи запуска шима и сопротивление (2 ома) тоже с периодическим обрывом,

через которое подается стартовое напряжение с аккумулятора. Пропаял - все заработало.
Теперь новая неисправность - погасла правая часть панели, левая работает, но подсветка тусклее и волной.

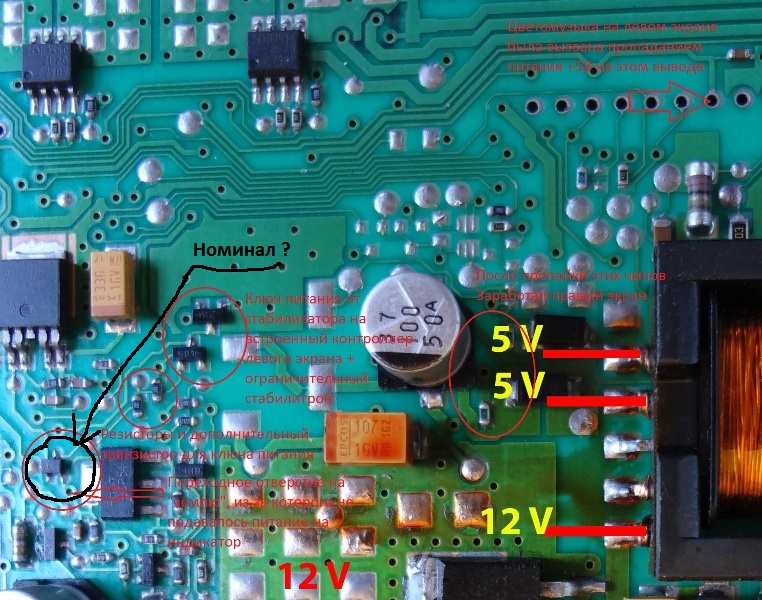

Снял панельку, подал запуск на источник - источник стартует и потребляет 60 ма по 12 вольтам, при этом  на левой части есть напряжение 44 вольта, на правой части - 50 вольт.
При подаче напряжения на 1 ногу красного разъема потребление увеличивается до 900 ма, 44 вольта проседают до 41, 50 вольт на правой части пропадают - ноль.


Вопрос -  где находится ключ (транзистор) через который подается питание на правую панельку?

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Кто может подсказать, чем принципиально отличаются панели с артикулами:

-P8200 704 463 A
-P8200 461 294 H
-P8200 365 607 E

И взаимозаменяемые ли они?

Меня продавец пытается убедить, что на машину панель другого типа не поставить. Работать она якобы не будет. Я этому как-то не доверяю. Понятное дело, что надо адаптировать панель под конкретную машину, но чего она вдруг работать не должна.

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

что такое шим бп



я не профи но перепаять или починить дорожку смогу терминов не знаю



Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

шим бп - импульсный блок питания с широтно-импульсной модуляцией.



Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

2 часа назад, ilyako сказал:

Кто может подсказать, чем принципиально отличаются панели с артикулами:

-P8200 704 463 A
-P8200 461 294 H
-P8200 365 607 E

И взаимозаменяемые ли они?

Меня продавец пытается убедить, что на машину панель другого типа не поставить. Работать она якобы не будет. Я этому как-то не доверяю. Понятное дело, что надо адаптировать панель под конкретную машину, но чего она вдруг работать не должна.

а что мешает взять ту какая у тебя стоит?

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

4 часа назад, ilyako сказал:

Кто может подсказать, чем принципиально отличаются панели с артикулами:

-P8200 704 463 A
-P8200 461 294 H
-P8200 365 607 E

И взаимозаменяемые ли они?

Меня продавец пытается убедить, что на машину панель другого типа не поставить. Работать она якобы не будет. Я этому как-то не доверяю. Понятное дело, что надо адаптировать панель под конкретную машину, но чего она вдруг работать не должна.

В принципе панели взаимозаменяемы. Косяк в правой части. Я ставил панели (взамен родной) с разными индексами отличными от моей. У меня стоит голова update list. Вот от авто с аналогичной головой панель работала полностью, а от авто с tuner list правая сторона не работала. Только термометр и часы. Так что желательно устанавливать и проверять. Хотя может и правую сторону возможно Clip-ом оживить.

Изменено пользователем mergen

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

нужен не клип ,а распиновка правого разьема первой и второй фазы на щитке приборов,меняешь провода по распиновке и все работает.

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Короче я понял одно надо снять панель и проверить все контакты, просто думаю что они где то плохо пропаяны, все началось после того как перегорел пред на стартер в 25 ампер и еще клип пишет короткое замыкание в кан шине, вопрос может он писать данную ошибку из-за обрыва датчика абс или косяка в работе датчика уровня масла просто они в ошибке.

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

а номер ошибки где ?

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Только что, я иван сказал:

Короче я понял одно надо снять панель и проверить все контакты, просто думаю что они где то плохо пропаяны, все началось после того как перегорел пред на стартер в 25 ампер и еще клип пишет короткое замыкание в кан шине, вопрос может он писать данную ошибку из-за обрыва датчика абс или косяка в работе датчика уровня масла просто они в ошибке.

ну да там всего то нужно ткнуть паяльником только загвоздка в том что нужно знать куда и как а так загубишь панель

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Присоединиться к обсуждению

Вы можете ответить сейчас, а зарегистрироваться позже. Если у вас уже есть аккаунт, войдите, чтобы ответить от своего имени.

Гость
Ответить в этой теме...

×   Вы вставили отформатированный текст.   Удалить форматирование

  Допустимо не более 75 смайлов.

×   Ваша ссылка была автоматически заменена на медиа-контент.   Отображать как ссылку

×   Ваши публикации восстановлены.   Очистить редактор

×   Вы не можете вставить изображения напрямую. Загрузите или вставьте изображения по ссылке.

  • Дни Рождения сегодня:

    • Владислав_SR
    • Старый_Партизан
    • SHAGIK
    • DemonDnepr
    • Василий9272
    • AlexClean
    • Smolit74
    • АртёмКерчь
    • HID
    • DIFMON
    • Kostean
    • Andruxa51RUS
    • Евгений_51
    • rgyozh
    • AJIEHA
    • romprik
    • Алеся
    • нэмо
    • Альберто
    • loganr
    • Всеволод
    • dvs
    • yakub
  • Статистика пользователей

    82 416
    Всего пользователей
    5 686
    Максимальный онлайн
    BobbyeriStype
    Новый пользователь
    BobbyeriStype
    Регистрация
