Панель приборов Scenic II. Проблемы и решения.

[mergen]

2000-5000

[macost17]

Привет. Возможно вопрос уже был, но я не нашел. Какой протокол дисплея магнитолы на моделях после рестайлинга? Хотел попробовать на микроконтроллере сделать переходник для нештатной магнитолы JVC для подрулевых кнопок и этого самого дисплея. Возможно кто-то что-то подобное пробовал уже. Для кнопок проблем нет - есть вот такое видео, а вот с дисплеем как подружить пока идей особо нет. Кроме того, не уверен, есть ли способ взять инфу с дисплея самой магнитолы. Где-то читал, что на Tuner List использовался i2c, а вот как дела с Update list - непонятно, и как подключится. Или возможно есть распиновка разьема на панельке, который от магнитолы должен идти?

[anlyk]

пду я так понял приходит на панель а уже от туда по кану в магнитолу

[mergen]

46 минут назад, anlyk сказал:

пду я так понял приходит на панель а уже от туда по кану в магнитолу

Именно так. ПДУ с магнитолой связан через панель.

[anlyk]

58 минут назад, mergen сказал:

Именно так. ПДУ с магнитолой связан через панель.

тогда  если судить по фото  стоит PCA82C250 а это Приемопередатчик CAN 1МБит/с а с подрулевого на панель приходит матрица 3х3

[anlyk]

[Valeriy NN]

  Умерла второй раз панель Гранд Сценик 2, 2005г.в. , ремонтировал в 2014г. отдал на ремонт, правда к старой службе не получилось - они работают только в рабочие дни и только до 17:00, сейчас живу в другом городе и сейчас неудобно.

  Надеюсь сделают,  но поняв, что повторный ремонт может быть не на долго, на всякий случай заказал бу панель на авто.ру  тоже от дизеля 1.9 , с механикой и электронным ручником 2007г. за 3 т.р. т.к. понял, что проблемы могут быть только с магнитолой и потом можно клипом и прошивками вылечить.



   Жалко, что поздно узнал, что панель надо сразу выключать после начала глюков, больше года ездил с постоянным обнулением счетчика пробега и сброса часов, пока после сервиса с заменой тормозных задних дисков панель полностью не потухла.  Первую неделю еще подключалась периодически.



 Вопрос в том, что правда болезнь панели вылечили после 06г.? или это легенда?)  мне это автомеханик с сервиса сказал местного, у него тоже Сценик, но 06г.)

[anlyk]

2 часа назад, Valeriy NN сказал:

  Умерла второй раз панель Гранд Сценик 2, 2005г.в. , ремонтировал в 2014г. отдал на ремонт, правда к старой службе не получилось - они работают только в рабочие дни и только до 17:00, сейчас живу в другом городе и сейчас неудобно.

  Надеюсь сделают,  но поняв, что повторный ремонт может быть не на долго, на всякий случай заказал бу панель на авто.ру  тоже от дизеля 1.9 , с механикой и электронным ручником 2007г. за 3 т.р. т.к. понял, что проблемы могут быть только с магнитолой и потом можно клипом и прошивками вылечить.



   Жалко, что поздно узнал, что панель надо сразу выключать после начала глюков, больше года ездил с постоянным обнулением счетчика пробега и сброса часов, пока после сервиса с заменой тормозных задних дисков панель полностью не потухла.  Первую неделю еще подключалась периодически.



 Вопрос в том, что правда болезнь панели вылечили после 06г.? или это легенда?)  мне это автомеханик с сервиса сказал местного, у него тоже Сценик, но 06г.)



возможно  что и так статистику не кто не вел)) а панель можно и со второй фазы поставить только  магнитолу придется менять и пару проводов перепиновать, у тебя какая магнитола стоит по артикулу?



[macost17]

Если у меня температура отображается слева, а часы - справа, то значит у меня ЖК дисплей, как здесь? (С магнитолы ничего, так как стоит не родная)

[Camel]

29.08.2021 в 18:24, anlyk сказал:

пду я так понял приходит на панель а уже от туда по кану в магнитолу





А есть такая же таблица для серого разъема?

[anlyk]

11 минут назад, Camel сказал:





А есть такая же таблица для серого разъема?

скачай схему для твоего года и там посмотри  так точнее будет

[anlyk]

[RUSLRU]

20 минут назад, anlyk сказал:



Вот это и всё ?

А как-же приходит сигнал об открытии двери/багажника , ремень не пристёгнут , нет зарядки (значок аккумулятор ) поворотники , и прочее .

[anlyk]

17 минут назад, RUSLRU сказал:



Вот это и всё ?

А как-же приходит сигнал об открытии двери/багажника , ремень не пристёгнут , нет зарядки (значок аккумулятор ) поворотники , и прочее .

а 29 и 30 контакт тебе не о чем не говорят?

[RUSLRU]

8 минут назад, anlyk сказал:

а 29 и 30 контакт тебе не о чем не говорят?



Ну там CAN - шина электроусилителя руля ?

или просто ОБЩАЯ  CAN - шина ?





Изменено 30 Августа 2021 пользователем RUSLRU

[mergen]

По CAN можно запустить просто вагон информации.

[RUSLRU]

2 минуты назад, mergen сказал:

По CAN можно запустить просто вагон информации.



Ясное дело ,

Збило с пантелику что  "цепи электроусилителя руля"



ЗЫ

При включении поворотов , отчётливо слышно как клацает реле поворотов , звук исходит из панели , но ведь никакого реле там нет .

Это что , звуковая эмуляция работы реле поворотов , издаваемая динамиком панели ?

[mergen]

49 минут назад, RUSLRU сказал:



Ясное дело ,

Збило с пантелику что  "цепи электроусилителя руля"



ЗЫ

При включении поворотов , отчётливо слышно как клацает реле поворотов , звук исходит из панели , но ведь никакого реле там нет .

Это что , звуковая эмуляция работы реле поворотов , издаваемая динамиком панели ?

Именно эмуляция. Там пискун стоит  он и издает все звуки.

[RUSLRU]

1 час назад, mergen сказал:

Там пискун стоит  он и издает все звуки.



Житрожопые французы .



А вообще , где это реле поворотов стоит на самом деле ?



[anlyk]

4 часа назад, RUSLRU сказал:



Житрожопые французы .



А вообще , где это реле поворотов стоит на самом деле ?



в блоке салона стоит микросхема BTS840S2  она выполняет роль реле

[RUSLRU]

1 час назад, anlyk сказал:

в блоке салона стоит микросхема BTS840S2  она выполняет роль реле



Спасибо .

[RUSLRU]

05.08.2021 в 11:54, anlyk сказал:

если судить по составу набора то эта видеоинструкция)))) даже эта круче будет тут и программирование ее показано)))





Он там ещё и дырок насверлил в задней крышке, для лучшего охлаждение , правильно сделал ,

я-б туда ещё и тихоходный вентилятор поставил на вытяжку .





Изменено 31 Августа 2021 пользователем RUSLRU

[Valeriy NN]

18 часов назад, anlyk сказал:

возможно  что и так статистику не кто не вел)) а панель можно и со второй фазы поставить только  магнитолу придется менять и пару проводов перепиновать, у тебя какая магнитола стоит по артикулу?



Не смог отремонтировать местный специалист, говорит типа не может запчасти найти(



Придется искать дальше мастера, вроде город с кучей заводов радиотехнических, а  сходу не найти мастеров.

[anlyk]

18 часов назад, RUSLRU сказал:



Вот это и всё ?

А как-же приходит сигнал об открытии двери/багажника , ремень не пристёгнут , нет зарядки (значок аккумулятор ) поворотники , и прочее .

https://disk.yandex.ru/i/ytjfzUHfTVwpgw

3 часа назад, Valeriy NN сказал:

Не смог отремонтировать местный специалист, говорит типа не может запчасти найти(



Придется искать дальше мастера, вроде город с кучей заводов радиотехнических, а  сходу не найти мастеров.

это он просто тебя вежливо послал

[Camel]

13 часов назад, RUSLRU сказал:



Он там ещё и дырок насверлил в задней крышке, для лучшего охлаждение , правильно сделал ,

я-б туда ещё и тихоходный вентилятор поставил на вытяжку .







Меня тоже сегодня мысль посетила поставить термореле и вентилятор. По деньгам и по схемотехнике очень простое решение.

[RUSLRU]

4 часа назад, Camel сказал:



Меня тоже сегодня мысль посетила поставить термореле и вентилятор. По деньгам и по схемотехнике очень простое решение.



За то  вероятность выхода панели из строя, по причине перегрева компонентов , снизится до нуля .

[Valeriy NN]

16 часов назад, anlyk сказал:

https://disk.yandex.ru/i/ytjfzUHfTVwpgw

это он просто тебя вежливо послал

я так и понял, признался в своей слабости в теме, причем до него прямо отказался электрик из автосервиса, типа сделать он бы может и сделал, но вдруг крякнет, а он впустую время потеряет)

[Valeriy NN]

в Нижнем Новгороде есть фирмы по ремонту электрики, с опытом ремонта панелей Сценика

Чипзона - http://chipzona.ru/  телефоны (831) 413-02-70,  8 904 3922025, Козицкого, 2а

Мегасервис http://www.mega.r52.ru/  Тел.: (831) 434-36-99, 434-44-13(факс), ул. Тимирязева, 11а (ГСК "ЛАДА", бокс 177)

[anlyk]

2 часа назад, Valeriy NN сказал:

в Нижнем Новгороде есть фирмы по ремонту электрики, с опытом ремонта панелей Сценика

Чипзона - http://chipzona.ru/  телефоны (831) 413-02-70,  8 904 3922025, Козицкого, 2а

Мегасервис http://www.mega.r52.ru/  Тел.: (831) 434-36-99, 434-44-13(факс), ул. Тимирязева, 11а (ГСК "ЛАДА", бокс 177)

ох лишь бы  проц не спалили вылетает за раз если криворуко подойти,

[Valeriy NN]

1 час назад, anlyk сказал:

ох лишь бы  проц не спалили вылетает за раз если криворуко подойти,

После Мегасервиса панель 7 лет проработала, правда был косяк после первого обращения, не работали кнопки на руле, на сл. день наладили.

Чипзоне вроде все опасности обрисовал, сказал, что делал панель уже, правда давно и обещал перечитать тему поновой тут)

[October]

07.02.2021 в 07:57, mergen сказал:

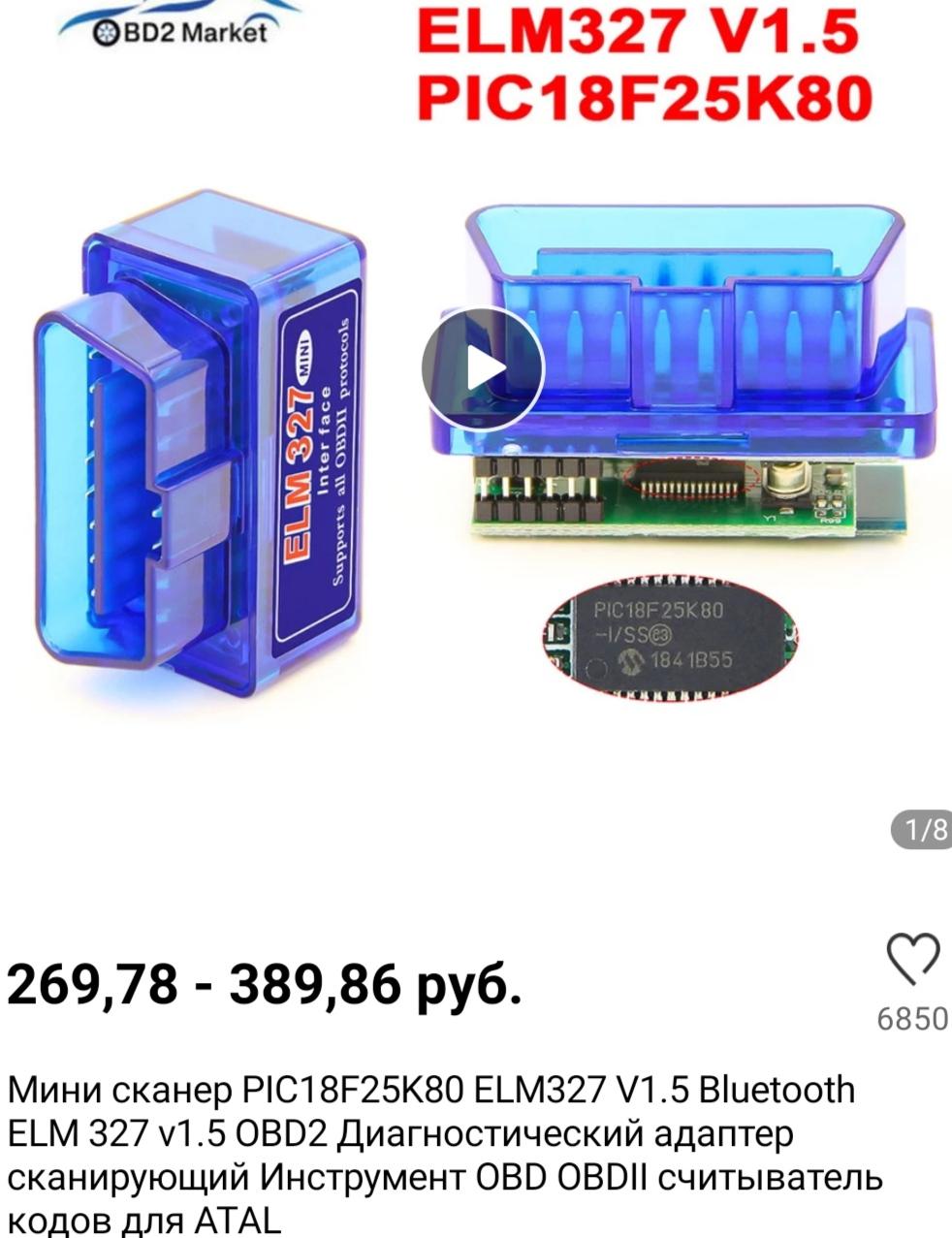

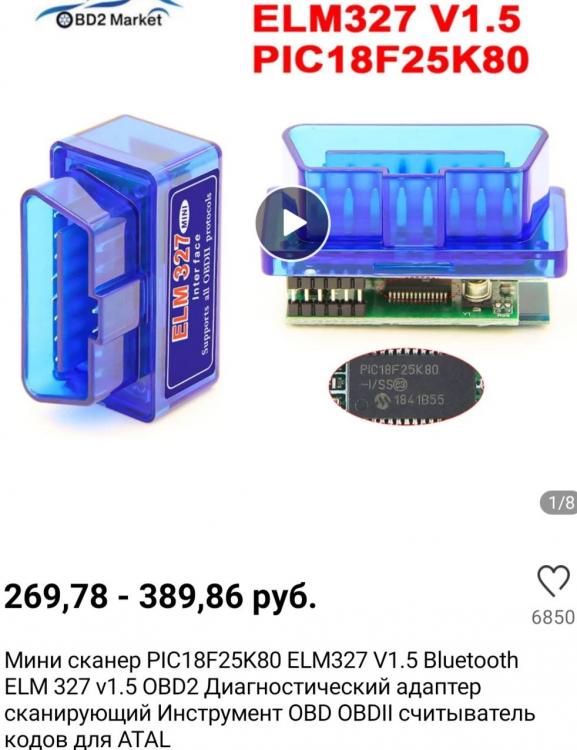

Приобретаешь у китайцев (на Ali) вот такой (именно такой) девайс, устанавливаешь на смартфон или планшет программу PyRen или PyClip и диагностика всегда с собой. Диагностируй, удаляй ошибки, конфигурируй, НО...

Только осторожно. Не навреди.



А вот таким адаптером можно через комп'ютер диагностировать?

[mergen]

Я пробовал подобным через ноут. не прокатило. Может чип не такой. Или версия девайса не подошла. То, что на картинке версии 2.0 тоже не прокатывает. Только 1.5.

[anlyk]

5 часов назад, October сказал:



А вот таким адаптером можно через комп'ютер диагностировать?

 это VAG COM 409.1 + прога DDT2000  нужно пробовать не факт что покатит

[romrom]

3 часа назад, anlyk сказал:

VAG COM 409.1 + прога DDT2000

На первом сценик работала, на втором ещё не пробовал.

Для этого стояла Win XP.

[Valeriy NN]

30.08.2021 в 16:26, anlyk сказал:

возможно  что и так статистику не кто не вел)) а панель можно и со второй фазы поставить только  магнитолу придется менять и пару проводов перепиновать, у тебя какая магнитола стоит по артикулу?



Почему то именно на мою панель адские ценники на бу)))

Причем где то она и по Сценику 3 фигурирует.

[anlyk]

1 час назад, Valeriy NN сказал:

Почему то именно на мою панель адские ценники на бу)))

Причем где то она и по Сценику 3 фигурирует.

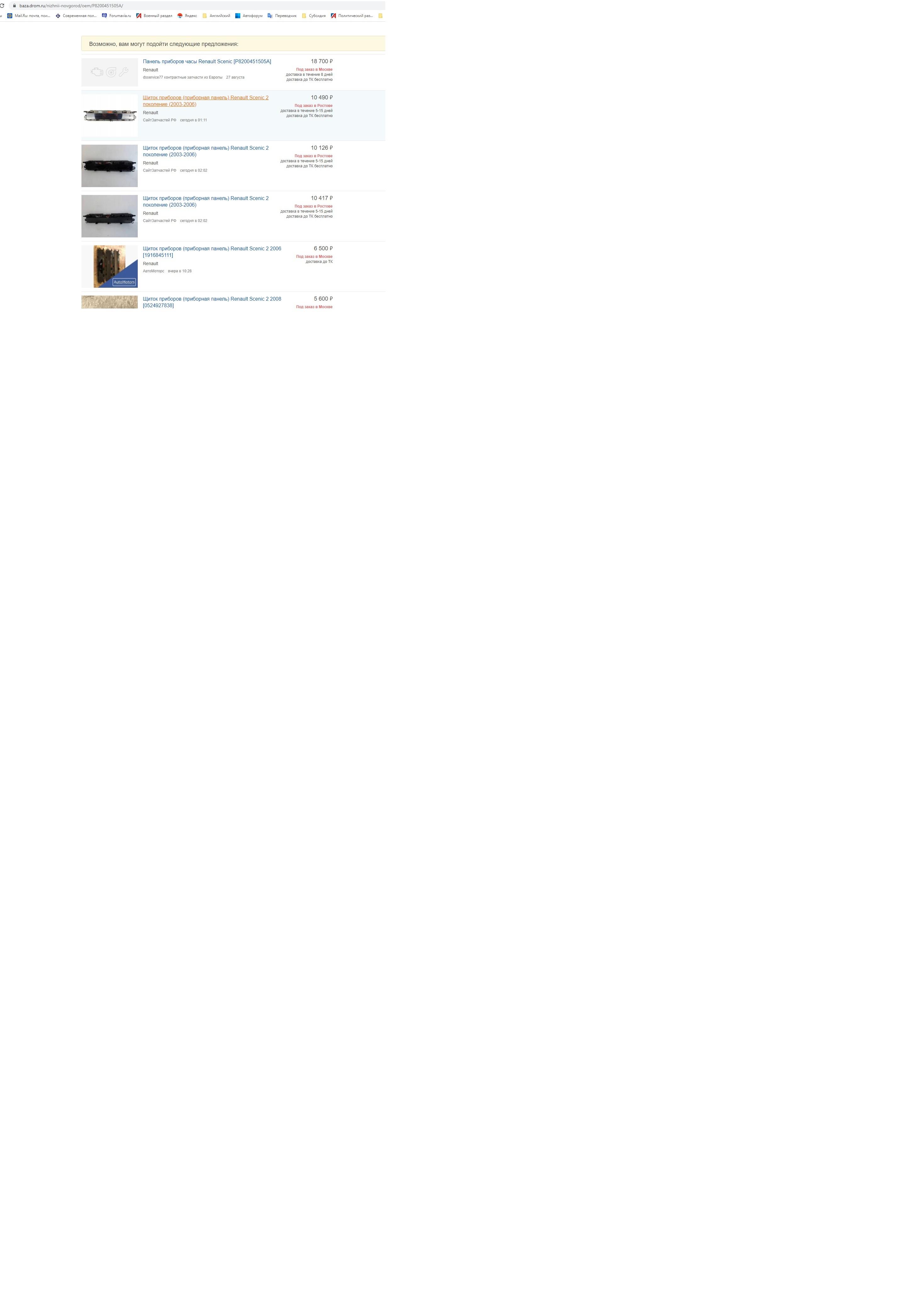

просто не там ищешь   тыц  да на некоторые можно и другие взять

вот еще у поляков

[anlyk]

на дроме

[Valeriy NN]

11 часов назад, October сказал:



А вот таким адаптером можно через комп'ютер диагностировать?

Мне с таким делали диагностику, на планшете, электрик удивился, что подключился, что на его Сценике 2 с движком 1,5 ничего не показывает.

[Valeriy NN]

Не смогли сделать в Чипзоне, говорят, что в зоне трансформатора сильный перегрев был, сопротивления все нормальные, транзистор поменяли, но панель не включается.



[RomaRovno]

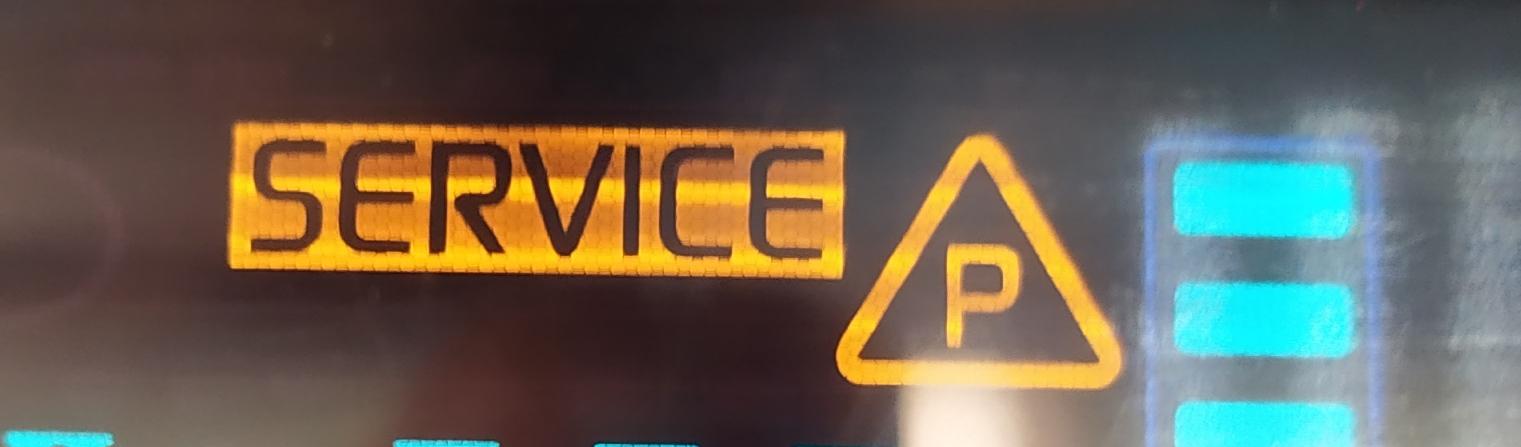

Гуру ремонта, на панели по всей плоскости индикатора тонкие линии. Спидометр и т.д. стали в полоску темнее -светлее. Очень заметно с места водителя,  ранее не наблюдались.  Регулировка яркости не меняет картину. Куда копать?

Изменено 3 Сентября 2021 пользователем RomaRovno

[anlyk]

49 минут назад, Valeriy NN сказал:

Не смогли сделать в Чипзоне, говорят, что в зоне трансформатора сильный перегрев был, сопротивления все нормальные, транзистор поменяли, но панель не включается.



да у них у всех в районе трансформатора греется сильно, а транзистор битый был или так махнули не глядя? по существу тебе просто нужен мастер который занимается этими панелями посмотри на первой странице там даны телефоны можно созвониться,  панель  и по почте отправить  или уже брать с разбора  такую же  или уже с рестайла и магнитолу Update List

32 минуты назад, RomaRovno сказал:

Гуру ремонта, на панели по всей плоскости индикатора тонкие линии. Спидометр и т.д. стали в полоску темнее -светлее. Очень заметно с места водителя,  ранее не наблюдались.  Регулировка яркости не меняет картину. Куда копать?





дисплея оба работают?( похоже трансформатор не в режиме работает)попробуй  накал проверить там 9 и 5 вольт должно быть

[anlyk]

[Valeriy NN]

53 минуты назад, anlyk сказал:

да у них у всех в районе трансформатора греется сильно, а транзистор битый был или так махнули не глядя? по существу тебе просто нужен мастер который занимается этими панелями посмотри на первой странице там даны телефоны можно созвониться,  панель  и по почте отправить  или уже брать с разбора  такую же  или уже с рестайла и магнитолу Update List

дисплея оба работают?( похоже трансформатор не в режиме работает)попробуй  накал проверить там 9 и 5 вольт должно быть

Да, транзистор был убитый

Приеду с отпуска - отправлю гуру, в Нижнем мало этих машин видимо, для всех досадная неожиданность)

Первую страницу читал, вообще все 39 страниц осилил, но по Нижнему нет данных(



Изменено 3 Сентября 2021 пользователем Valeriy NN

[RomaRovno]

58 минут назад, anlyk сказал:

да у них у всех в районе трансформатора греется сильно, а транзистор битый был или так махнули не глядя? по существу тебе просто нужен мастер который занимается этими панелями посмотри на первой странице там даны телефоны можно созвониться,  панель  и по почте отправить  или уже брать с разбора  такую же  или уже с рестайла и магнитолу Update List

дисплея оба работают?( похоже трансформатор не в режиме работает)попробуй  накал проверить там 9 и 5 вольт должно быть

Да. Дисплея оба работают

[борислав]

Valeriy NN  Панель 8200365 607В точно взаимозаменяема с 8200 451 505а ,что с перепайкой флешки,что так....

Даже лежит в запас 8200 451 505а без дела....на крайний случай имей ввиду





RomaRovno По полоскам-похоже "нулевики" около трансформатора "поплыли"--не 0 ом стали

у меня похожее было,но по другой причине-"голимый трансформатор"--страница 34



Изменено 3 Сентября 2021 пользователем борислав

[mergen]

4 часа назад, RomaRovno сказал:

Гуру ремонта, на панели по всей плоскости индикатора тонкие линии. Спидометр и т.д. стали в полоску темнее -светлее. Очень заметно с места водителя,  ранее не наблюдались.  Регулировка яркости не меняет картину. Куда копать?

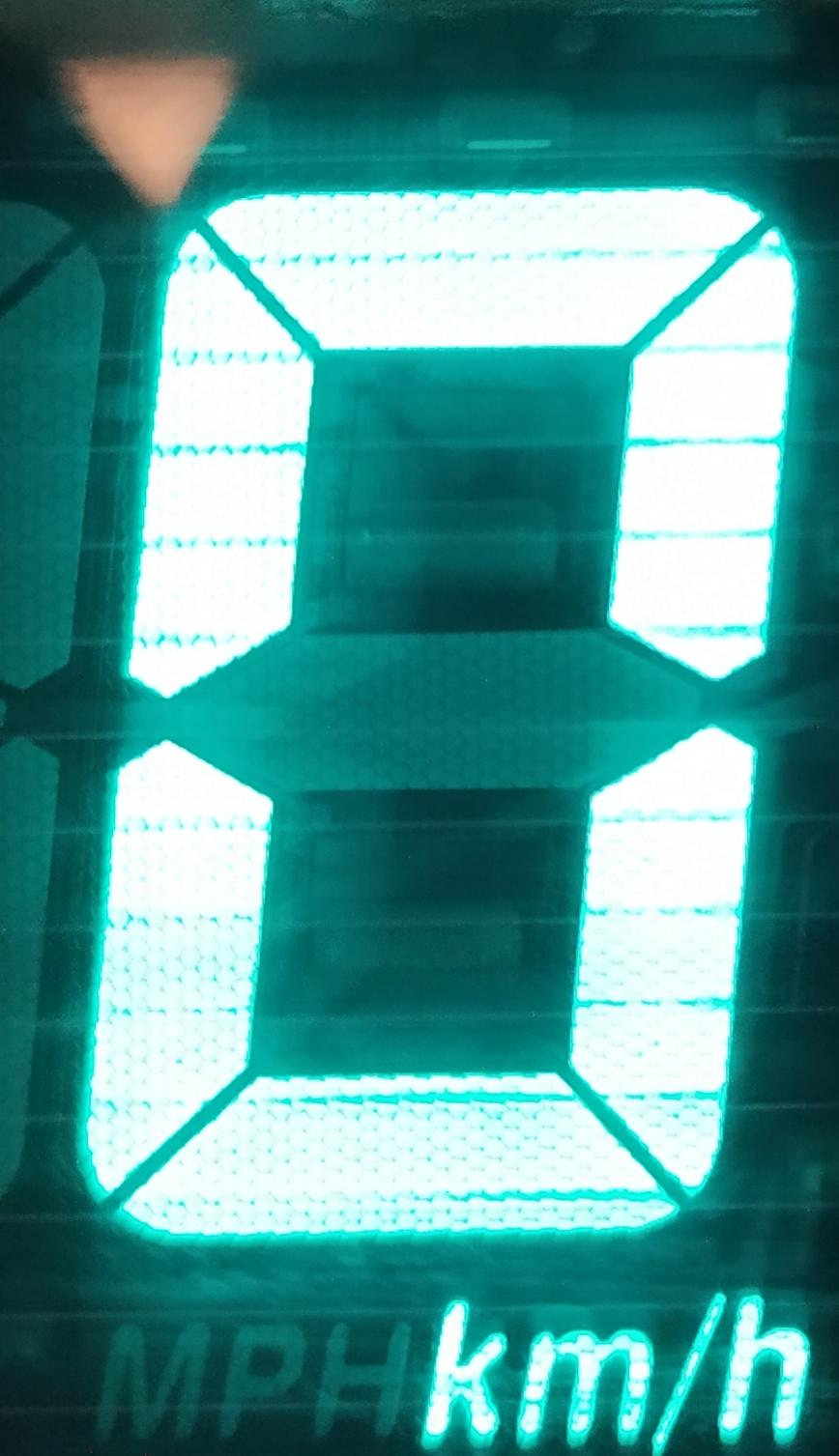

На спидометре просто видны нити накала ЭЛИ. На иконках скорее всего занижено напряжение.

[RomaRovno]

1 час назад, mergen сказал:

На спидометре просто видны нити накала ЭЛИ. На иконках скорее всего занижено напряжение.

Верно, но раньше нити не видны были. Что отвечаєт за напряжение на иконках, что проверить в первую очередь? Спасибо.

3 часа назад, борислав сказал:

Valeriy NN  Панель 8200365 607В точно взаимозаменяема с 8200 451 505а ,что с перепайкой флешки,что так....

Даже лежит в запас 8200 451 505а без дела....на крайний случай имей ввиду





RomaRovno По полоскам-похоже "нулевики" около трансформатора "поплыли"--не 0 ом стали

у меня похожее было,но по другой причине-"голимый трансформатор"--страница 34



За нулевики спасибо, проверю.

[Camel]

От температуры не только трещины на припое, но и втулки в отверстиях отслаиваются от дорожек.

А втулок там куча кучная......

[mergen]

1 час назад, RomaRovno сказал:

Верно, но раньше нити не видны были. Что отвечаєт за напряжение на иконках, что проверить в первую очередь? Спасибо.



Эти нити видны на всех ЭЛИ. Просто ты не приглядывался. Это просто подогрев среды. Не более. Да. Частично они определяют яркость свечения. Но их влияние незначительно. Определяющие - напряжения - это напряжепия на аноде (на сегменте) и на сетке.

Изменено 3 Сентября 2021 пользователем mergen

[RomaRovno]

1 час назад, mergen сказал:

Эти нити видны на всех ЭЛИ. Просто ты не приглядывался. Это просто подогрев среды. Не более. Да. Частично они определяют яркость свечения. Но их влияние незначительно. Определяющие - напряжения - это напряжепия на аноде (на сегменте) и на сетке.

Ранее они были почти незаметны, пока не присмотришься то не заметишь. Сейчас очень четко стали видны. Эту панель перешивали (93с56), но такой же прошивкой, с аналогичной панели. Без светофильтра в темноте нити четко видно в темноте светятся тускло красным цветом. Панель Р8200461294Н  J84 BG RUN4 V7.02

До прошивки сегменты тоже светились неравномерно. На счет полос не уверен, не обращал внимание
