Стоит ли дисплей на проводах припаивать?

уже три раза снимал. И не известно сколько впереди ....

Или как у всех припаять в плату?

Изменено пользователем Camel

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

10 часов назад, Camel сказал:

Стоит ли дисплей на проводах припаивать?

уже три раза снимал. И не известно сколько впереди ....

Или как у всех припаять в плату?

так для проверки  достаточно с одной стороны  пропаивать где много пинов,  и лучше на  проводах, слишком частое отпаивание может переходы убить

Изменено пользователем anlyk

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

И не только переходы. Может и дорожки отслоить.

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

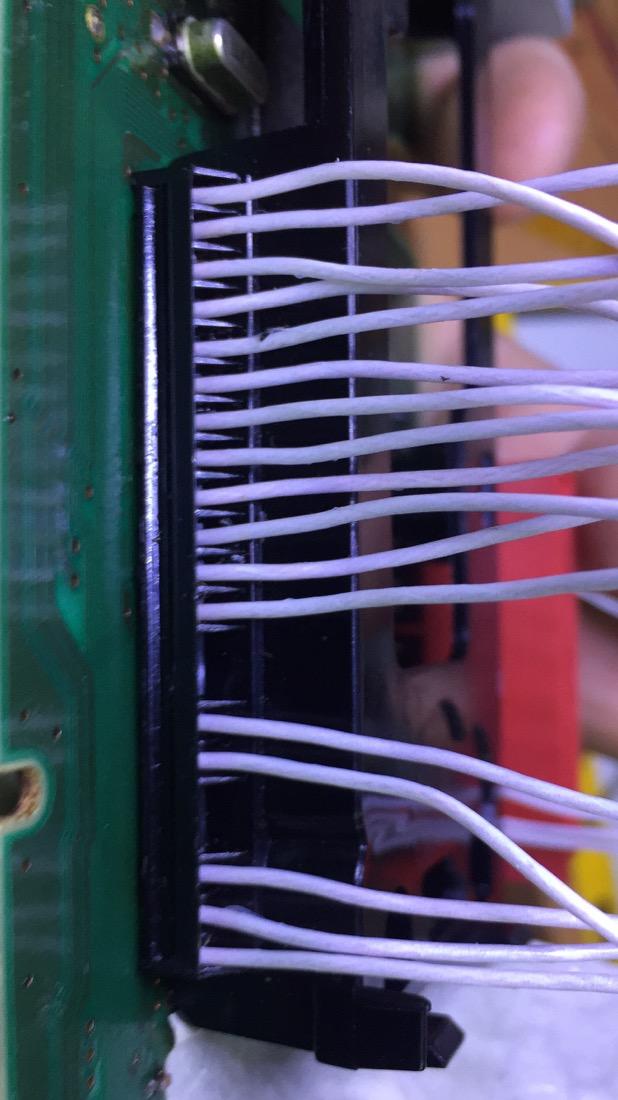

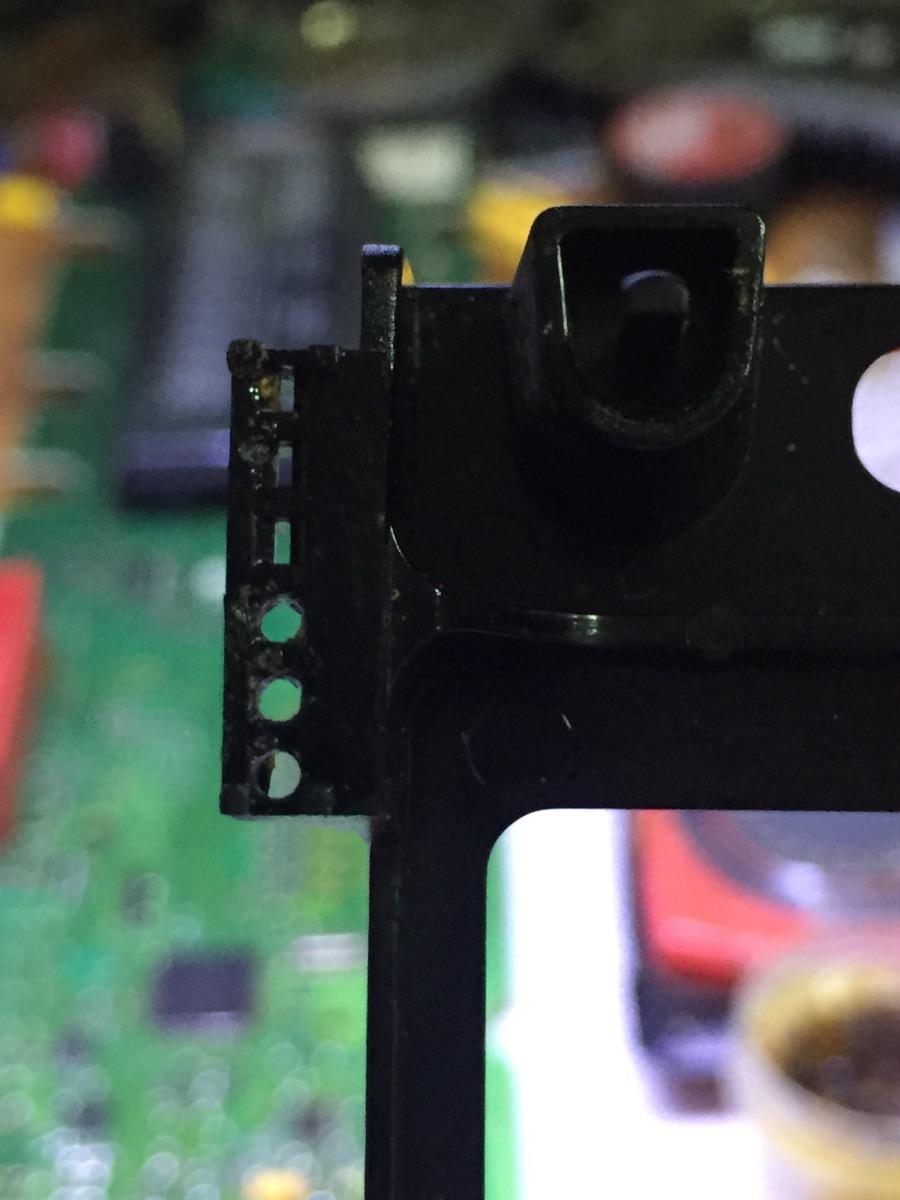

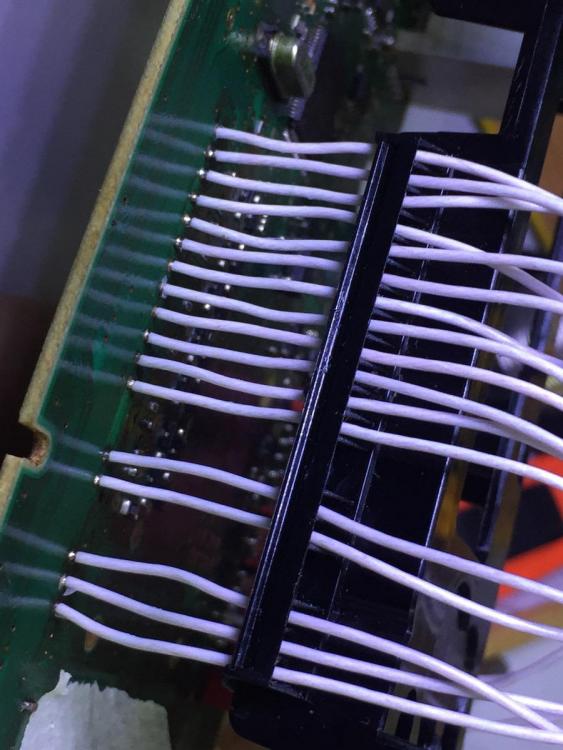

Чуть рассверлил отверстия в пластиковой кроватке, в которой дисплей лежал, и вместо ног просунул туда проводочки

Из плюсов:

1. хорошо видимый пропай втулок в плате.

2. Дисплей теперь отпаивать не надо при ремонте






Изменено пользователем Camel

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

а потом как крепить его будешь? чтобы не болтался

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Он в кроватку пластиковую ложится плотно. Там для него место с ограничителями.

Короче: как лежал в кровати ДО того, так и будет лежать



-------

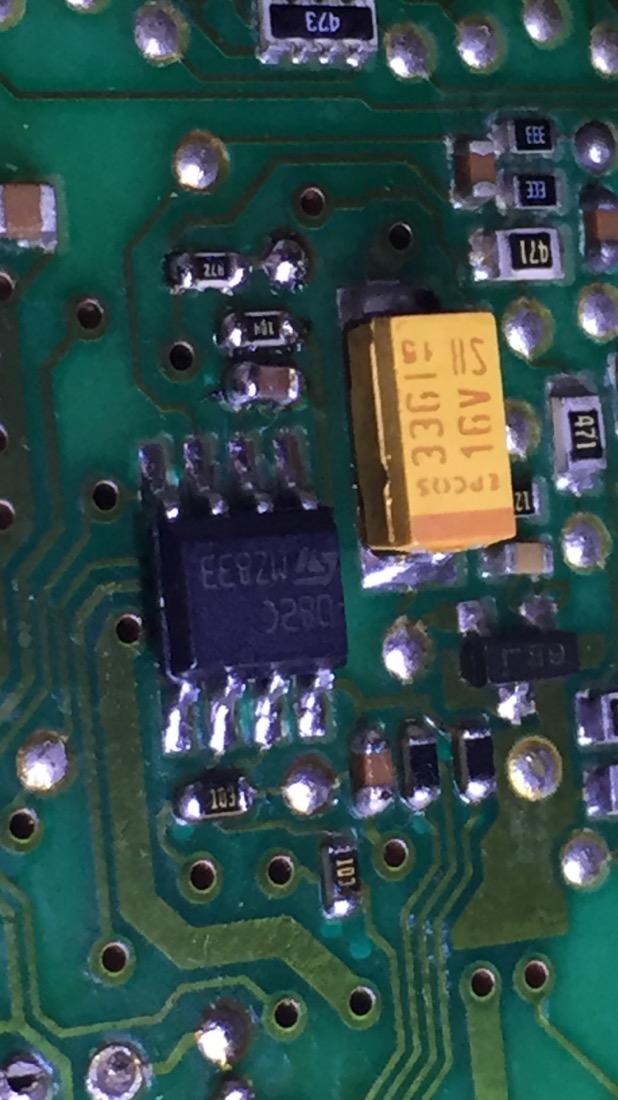

Под микросхемой, которую сегодня менял, была какая-то хрень типа канифоли, и эта хрень вроде кипела.






Изменено пользователем Camel

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

53 минуты назад, Camel сказал:

Он в кроватку пластиковую ложится плотно. Там для него место с ограничителями.

Короче: как лежал в кровати ДО того, так и будет лежать



-------

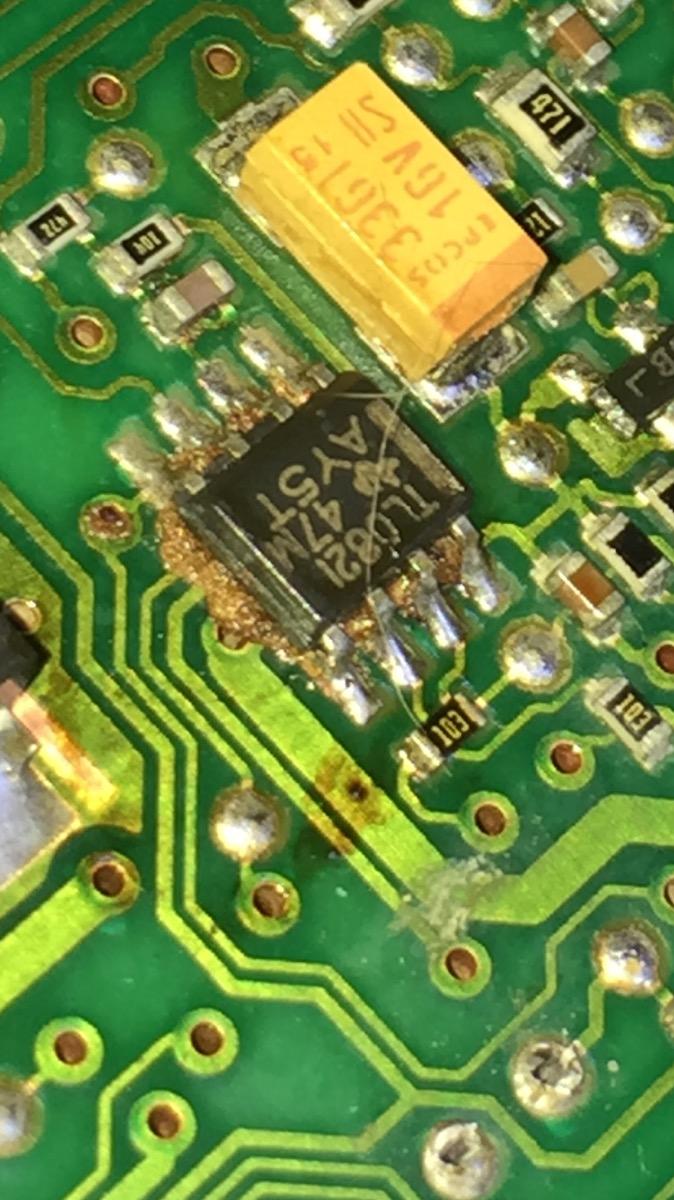

Под микросхемой, которую сегодня менял, была какая-то хрень типа канифоли, и эта хрень вроде кипела.





после замены запустилась панель?

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Сегодня большой объём делал:

- все нулевики убрал

- микросхему поменял

- посадил дополнительные электролиты по питанию

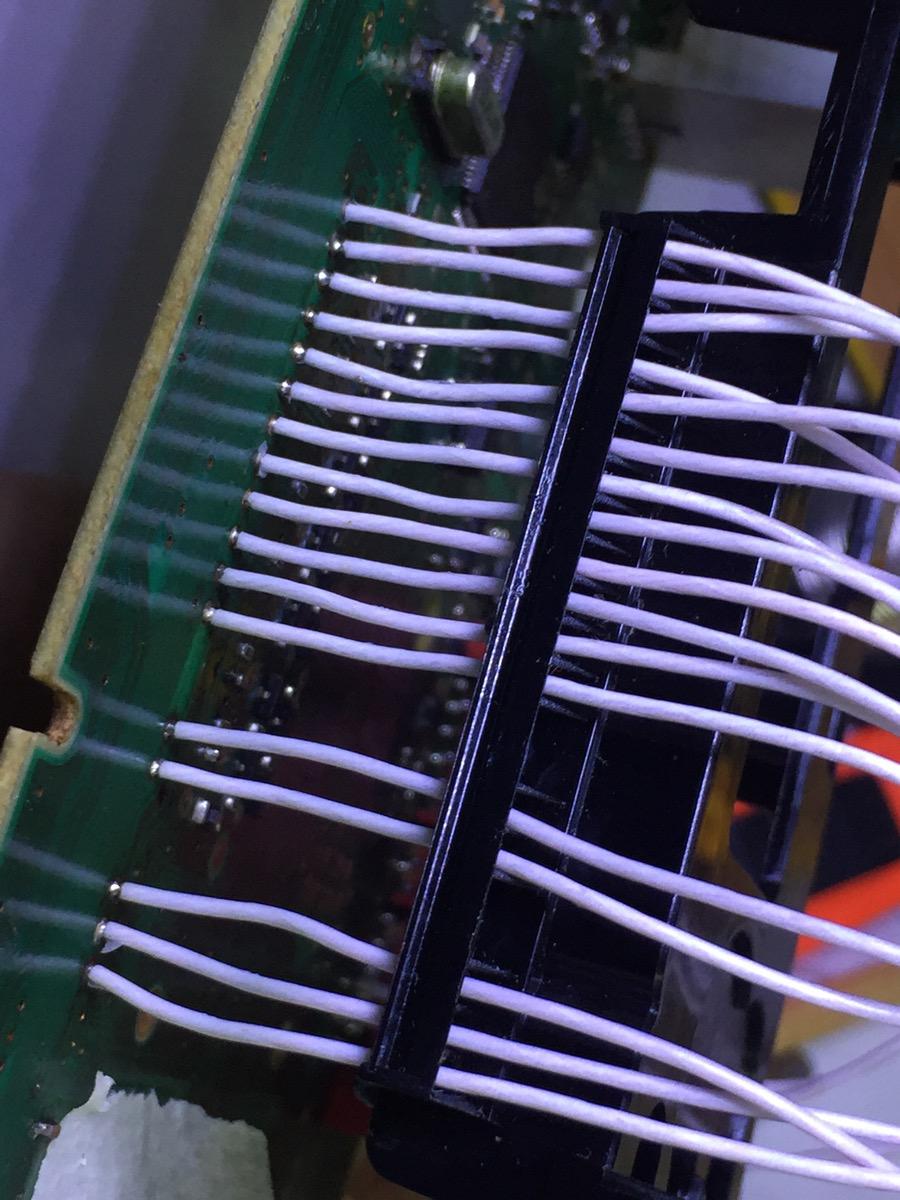

- дисплей отпаял, подготовил провода, припаял дисплей

Короче на испытания времени не хватило.

Завтра наверное



нужно перед впаиванием мосфетов проверить входные импульсы сначала, чтоб не жечь их пачками

Изменено пользователем Camel

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

С выхода 1 операционника нормальные импульсы

С выхода 7 операционника плохие имульсы, к земле не притянутые.

На входе 6 импульсы уже плохие.

Микросхему менял - не помогло

anlyk, у тебя нет на столе панели чтоб померять?




Изменено пользователем Camel

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

4 часа назад, Camel сказал:

С выхода 1 операционника нормальные импульсы

С выхода 7 операционника плохие имульсы, к земле не притянутые.

На входе 6 импульсы уже плохие.

Микросхему менял - не помогло

anlyk, у тебя нет на столе панели чтоб померять?




есть в сборе но только через два дня смогу до куда дотянутся можно, эти дни сильно загружены дома этим не занимаюсь

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Ок. Там не далеко мерять. На мосфетах большого дисплея

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Только что, Camel сказал:

Ок. Там не далеко мерять. На мосфетах большого дисплея

на этом транзисторе все нормально?

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

На коллекторе земля. Вроде нормально. Тем более первая половина микросхемы работает же.

Может есть мысли навскидку?

Сопротивления в округе проверил. На выходе 7 импульсы есть. Но они вверху. То есть от 10 до 13в колышется. На входе 6 то же самое. А должно быть с 2 до 13

Мосфетов сейчас нет

Питание TL082 по даташиту 6-36в

Изменено пользователем Camel

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

31 минуту назад, Camel сказал:

На коллекторе земля. Вроде нормально. Тем более первая половина микросхемы работает же.

Может есть мысли навскидку?

Сопротивления в округе проверил. На выходе 7 импульсы есть. Но они вверху. То есть от 10 до 13в колышется. А должно быть с 2 до 13

Мосфетов сейчас нет


Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Это я в первую очередь проверил. Этот резистор притягивает к земле импульсы

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

13 часов назад, Camel сказал:

Это я в первую очередь проверил. Этот резистор притягивает к земле импульсы

Тебе с каких точек нужны будут осциллограммы?

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

5 часов назад, Camel сказал:


852673c482a5.jpg5b36cd6ab22e.jpg это на затворах на транзисторе не делал

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Спасибо. Значит я не зря пристал к этому узлу

Какая амплитуда в вольтах?

Изменено пользователем Camel

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

22 минуты назад, Camel сказал:

Спасибо. Значит я не зря пристал к этому узлу

Какая амплитуда в вольтах?

цена деления 5в

получатся гдето 18-19в

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

4 часа назад, Camel сказал:

Спасибо. Значит я не зря пристал к этому узлу

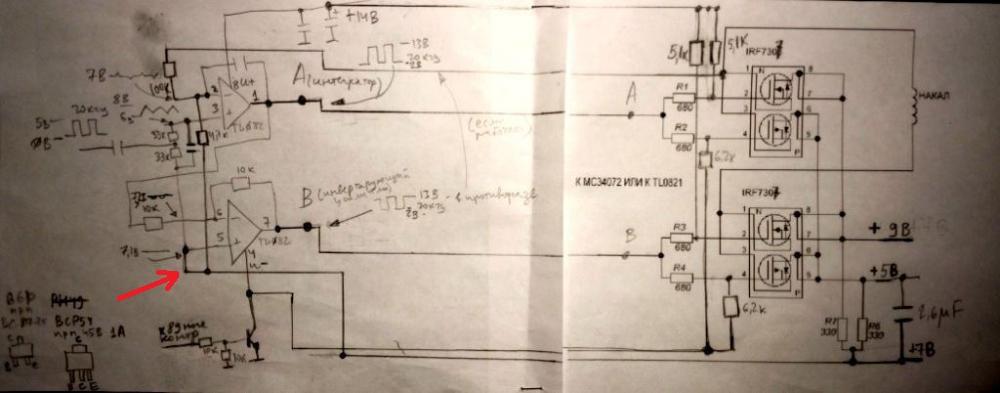

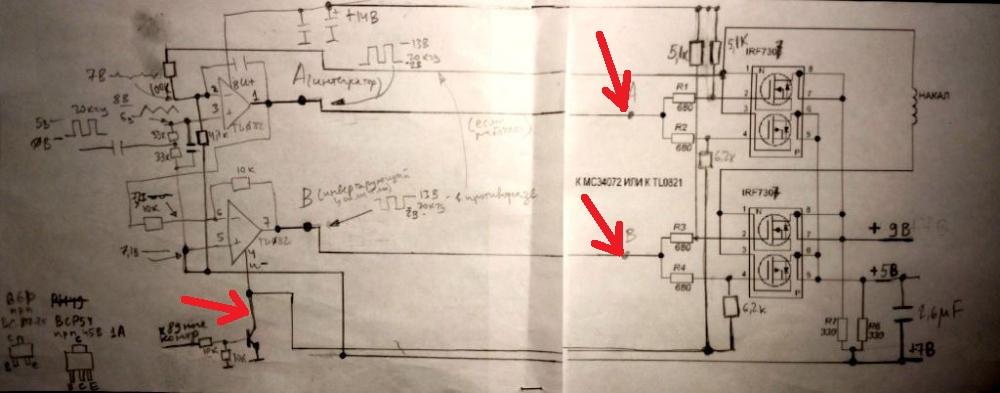

768f5f830c9a.jpgчтото не сходится со схемой?8 это + питания микросхемы и он идет на транзистор по схеме там нет его


Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Не дорисовано просто

написано +MB

Дежурку рисуешь?

Изменено пользователем Camel

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

4 минуты назад, Camel сказал:

Не дорисовано просто

написано +MB

Дежурку рисуешь?

начал, один косяк нашел     но пока нет времени

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

22.11.2021 в 20:28, anlyk сказал:




Заменил резистор. Ничего не изменилось

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Если сможешь, проверь постоянное напряжение относительно -12в

на указанном выводе.

у меня почему-то там 10в, хотя на рисунке 7в

А этот вывод как раз за смещение отвечает.

У меня смещение 10в, а должно быть 2в на рисунке




Изменено пользователем Camel

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

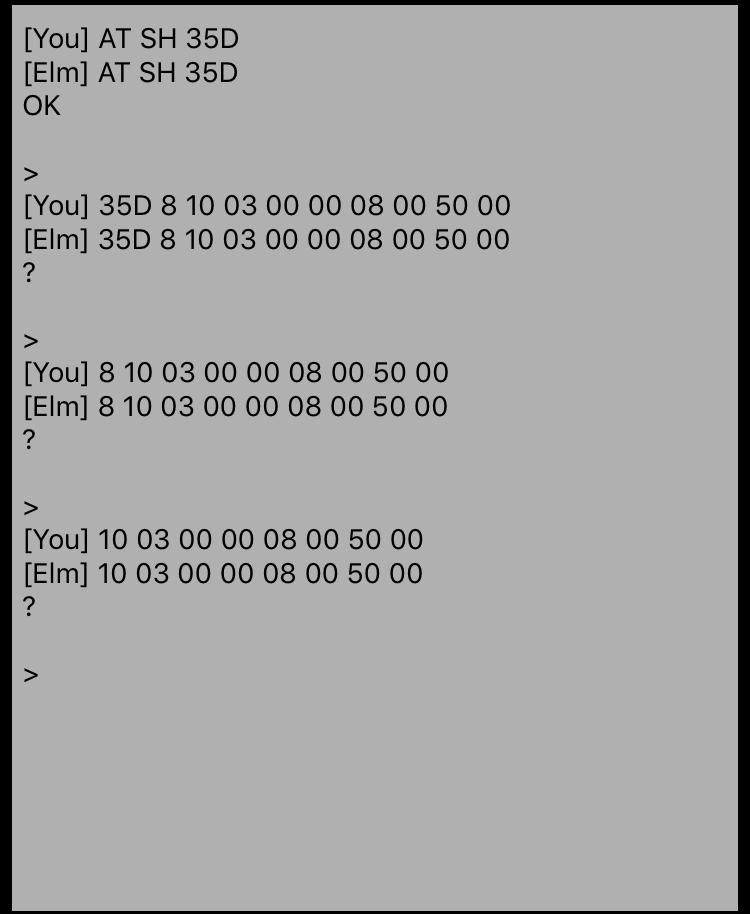

Есть у кого ПРОВЕРЕННЫЕ CAN-коды ELM для запуска панели?

В интернете разные сведения, не понятно какие верные.

На половину кодов, которые в интернете нашёл, адаптер отвечает знаком вопроса. То есть не понимает нифига их.



Изменено пользователем Camel

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

?



Изменено пользователем Camel

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

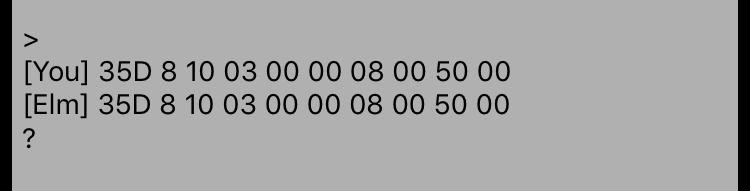

1 час назад, Camel сказал:

?



тыц

 35D      8 10 03 00 00 08 00 50 00
 5C5      8 84 01 39 8E 06 E0 00 00
 60D      8 78 12 00 00 3A 3C 22 48


Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Спасибо

Не понимает адаптер кодов

на шине никаких импульсов нет

Похоже процессор отвалился на панели :wacko:






Изменено пользователем Camel

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Всё, что касается самого адаптера ELM -команды идут. На внешнее устройство команды не проходят любые




Изменено пользователем Camel

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

1 час назад, Camel сказал:

Всё, что касается самого адаптера ELM -команды идут. На внешнее устройство команды не проходят любые




я думаю с такими вопросами трудно будет найти собеседника )) резистор стоит на 120 ом? я так думаю там идет все сначала на PCA82C250 как он себя чувствует?

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Резистор стоит.

Не понимаю почему при подаче команды нет импульсов на шине.

Мне кажется не зависимо от PCA82

при отправке команды с терминала на шине должно что-то быть. Но там нет импульсов. Просто "шинный" ноль.

Понятно, что тут собеседников не найти. Подскажи куда обратиться?

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

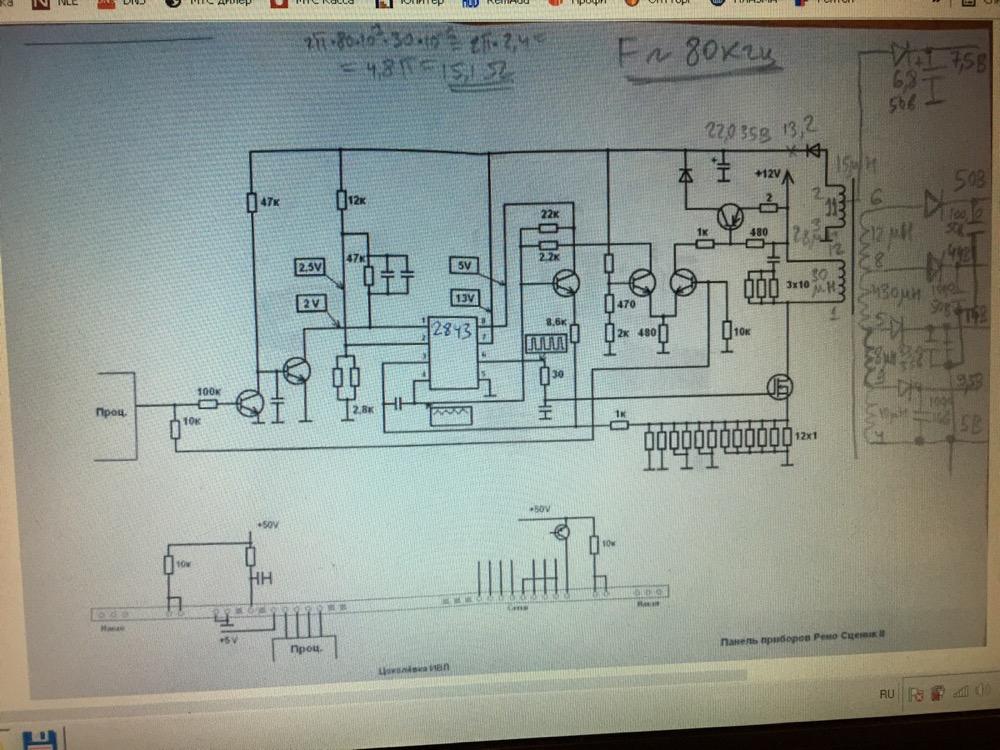

Вот это странное ответвление на 7,5в,

самый верхний на рисунке отвод.

Сводит меня с ума


Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

8 часов назад, Camel сказал:

Вот это странное ответвление на 7,5в,

самый верхний на рисунке отвод.

Сводит меня с ума


это  и идет на дежурку и питание проца

Изменено пользователем anlyk

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

  Та да... захожу сюда, как в джунгли... "нифига не понял, но очень интересно"))

  Респект Вам, ребята, есть ещё люди на форуме, к которым не страшно с вопросами обратиться!

Изменено пользователем ЮрийСергеевич

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

15 часов назад, Camel сказал:

Ужас. Всё очень запутано

Может подать на накал через пару двухомников,ну или по 4.7ом вместо мосфетов,и подключить к машине-изображение то есть?на левом дисплее...это про целостность проца-индикатора....

смысл есть мучится ,если не только в накале дело?

и резисторы,вроде р7 и р6,подтяжка от 5 и 9в....а вдруг один в обрыве?



Изменено пользователем борислав
доп

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

21.11.2021 в 17:09, Camel сказал:



Из плюсов:

1. хорошо видимый пропай втулок в плате.

2. Дисплей теперь отпаивать не надо при ремонте






Молодец , отлично придумал .



Может как-то усилить цепи питания и в добавок радиатор на мосфет ?

Ведь в панели с навигацией только одна колба индикации , и нифига на плате не греется , от слова совсем .

В обыкновенных панелях две колбы индикации , и всё это тягарём ложится на мосфет и иже сним обвязку и пр. что ведёт к перегреву и поломкам .





ЗЫ



а ножки у колбы обрезал ?

Изменено пользователем RUSLRU

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Резисторы на мосфетах проверены конечно.

Ставлю термореле и вентилятор в корпус чтоб перегрева впредь не было

Вторичку продублировал проводками, усилил то есть

Целостность индикатора только собираюсь проверять

---------

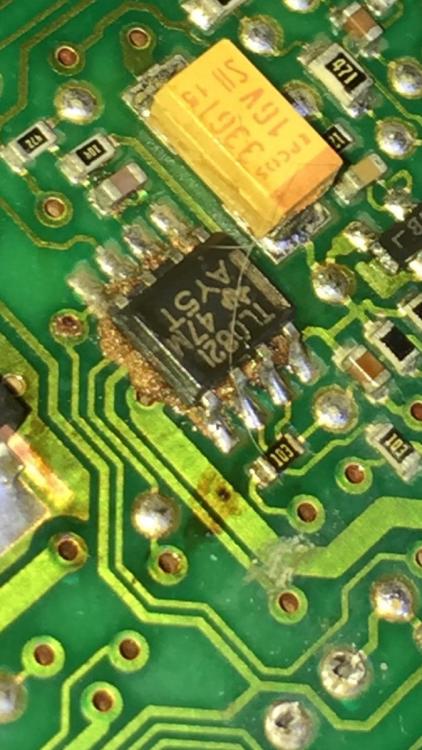

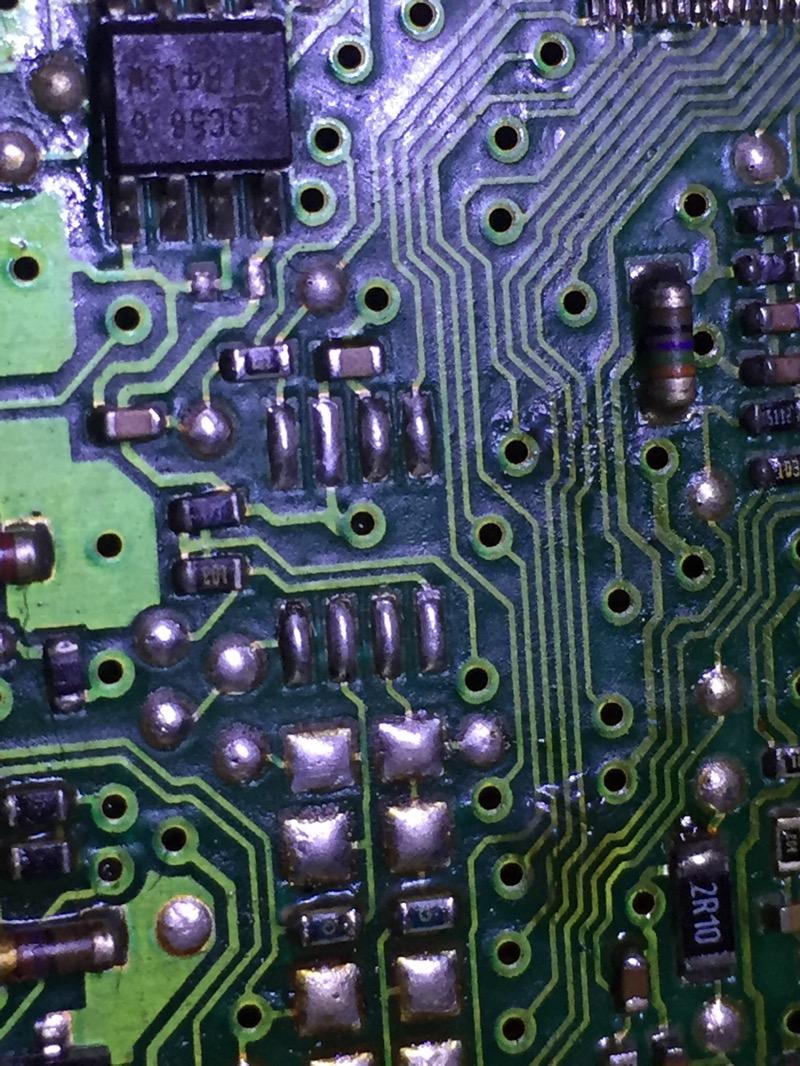

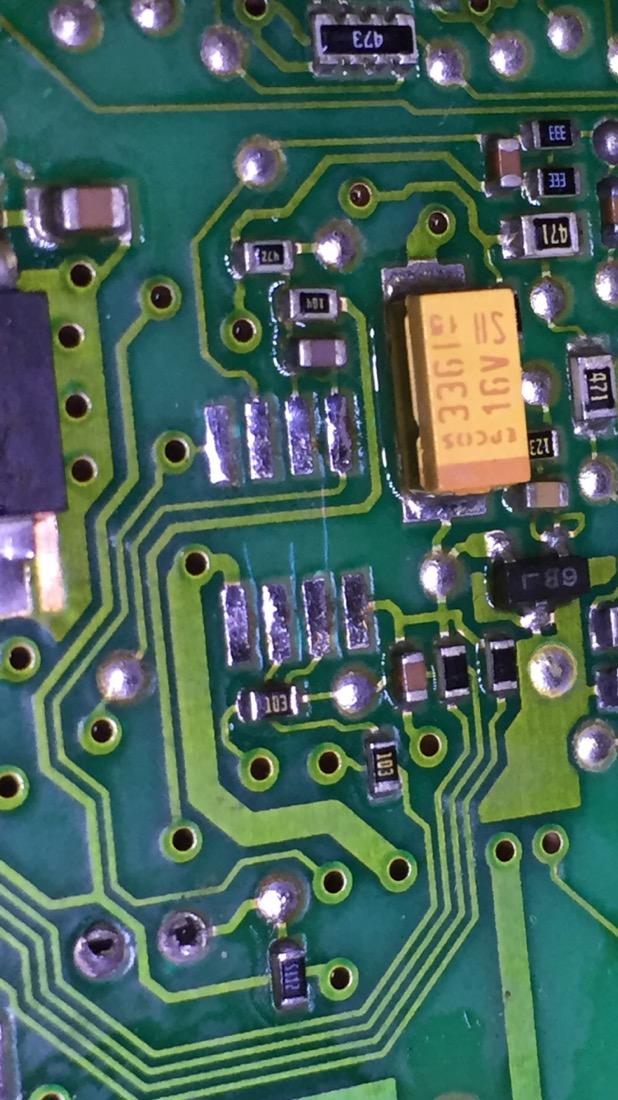

Фото для справки:

разводка под CAN-адаптером

(На флюс внимания не обращайте)




Изменено пользователем Camel

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Один господин в этой теме правильно высказался:

с годами характер неисправностей в этих панелях меняется. Все непропаи питания были устранены ещё в первую пятилетку.

Теперь на арену выходят другие клоуны

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

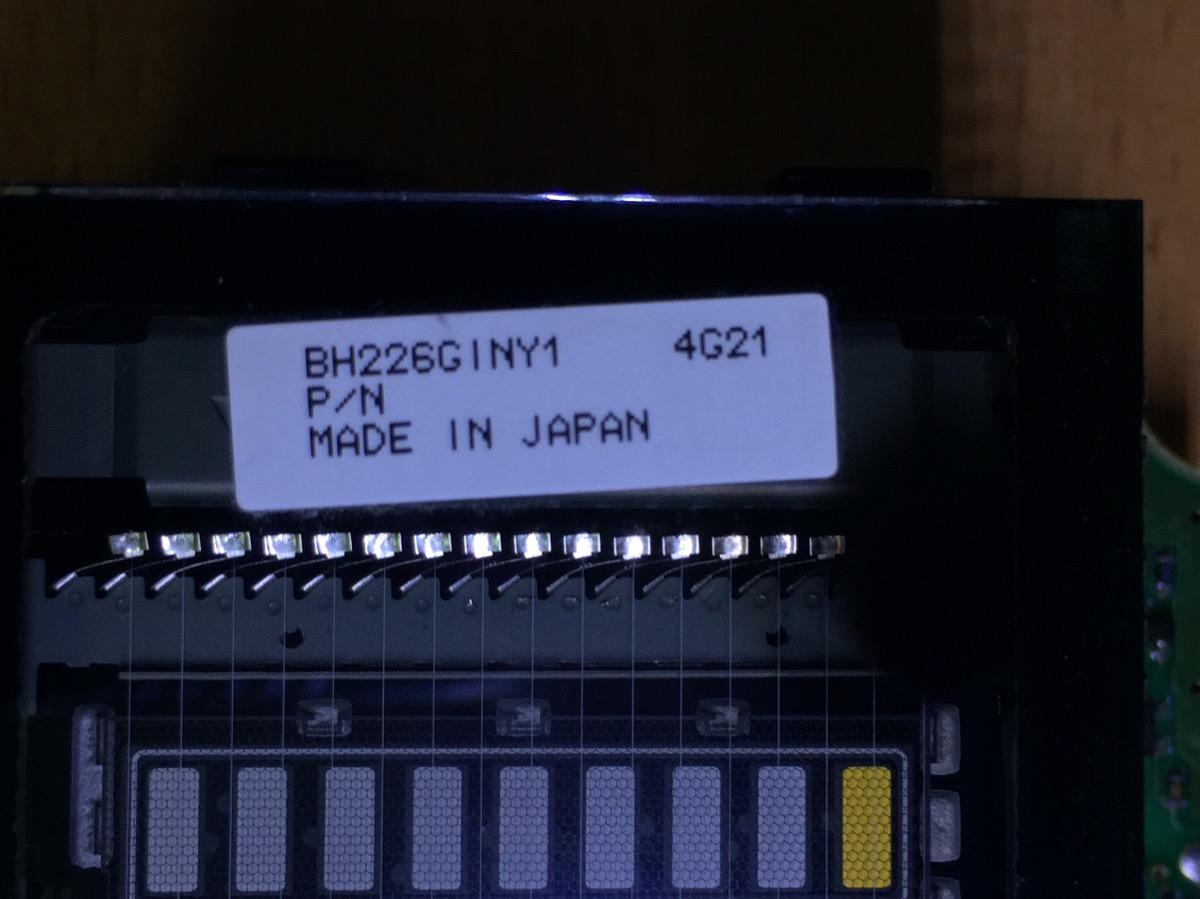

Колба японская. Надеюсь на качественный продукт (на то, что целая)


Изменено пользователем Camel

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Да уж, тема заиграла новыми красками.



Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

04.12.2021 в 15:57, Camel сказал:

Колба японская. Надеюсь на качественный продукт (на то, что целая)


Кстати нити накала все живы и хорошо натянуты. Вопрос касания нити и сетки отпал.

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Пропаял процессор ещё раз. Теперь паяльником и пастой, а не феном.

Вернул назад родные мосфеты. Пропаял ещё кучу мелких элементов вокруг процессора (пайка которых вызывала подозрения) со снятием каждого.

И всё заработало.

Но дисплей на проводках это очень удобно, факт

Изменено пользователем Camel

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

16 часов назад, Camel сказал:

Пропаял ещё кучу мелких элементов вокруг процессора (пайка которых вызывала подозрения) со снятием каждого.

Вот это и пугает....начали мелкие компоненты "отваливаться"

в след ремонт на проводки индикатор переделаю.....

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

17.09.2021 в 18:14, anlyk сказал:

ну так бери с таким же номером как твоя если  есть сомнения давай вин посмотрим что у тебя должно было стоять

адаптация всеравно будет нужна по любому но  это решается елм 237 в 1,5  стоимость около 500р

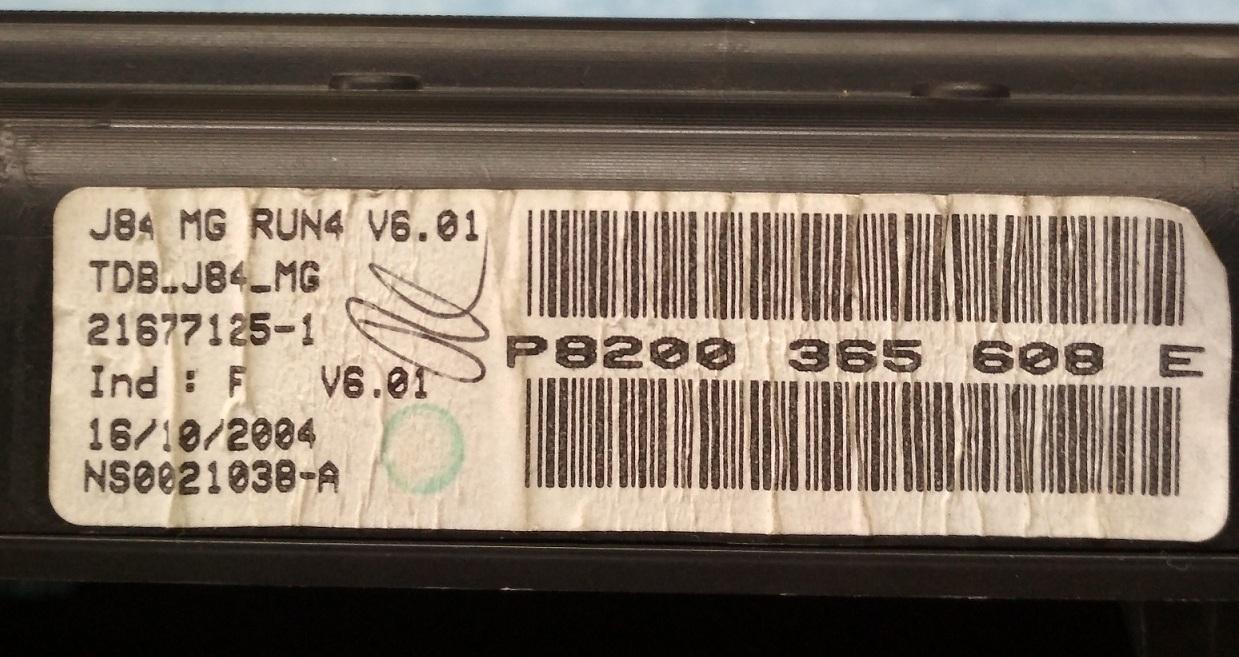

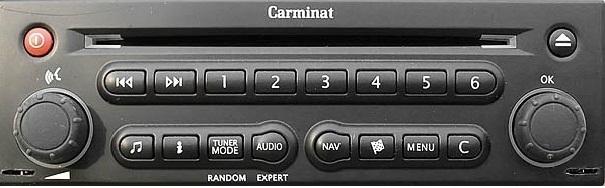

Здравствуйте! панель у меня вот такая, есть навигация NAV 1 (маленький шарик в правой части панели). Решил заменить по возможности на рестайл. панель. Как выбирать, чтобы работала магнитола оригинал с подрулевого? На втором фото модель магнитолы. Спасибо!



Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах


29.10.2021 в 13:06, sini_84 сказал:

Покажите как у вас отображается средний расход, есть кое какие соображения





Изменено пользователем Olexbox

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

10 часов назад, vev1974 сказал:

Здравствуйте! панель у меня вот такая, есть навигация NAV 1 (маленький шарик в правой части панели). Решил заменить по возможности на рестайл. панель. Как выбирать, чтобы работала магнитола оригинал с подрулевого? На втором фото модель магнитолы. Спасибо!



вопрос зачем менять если все работает? не стоит делать лучшее из хорошего_))) магнитолу думаю не скрестишь с новой панелью на разных языках они разговаривают

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

  • 2 недели спустя...

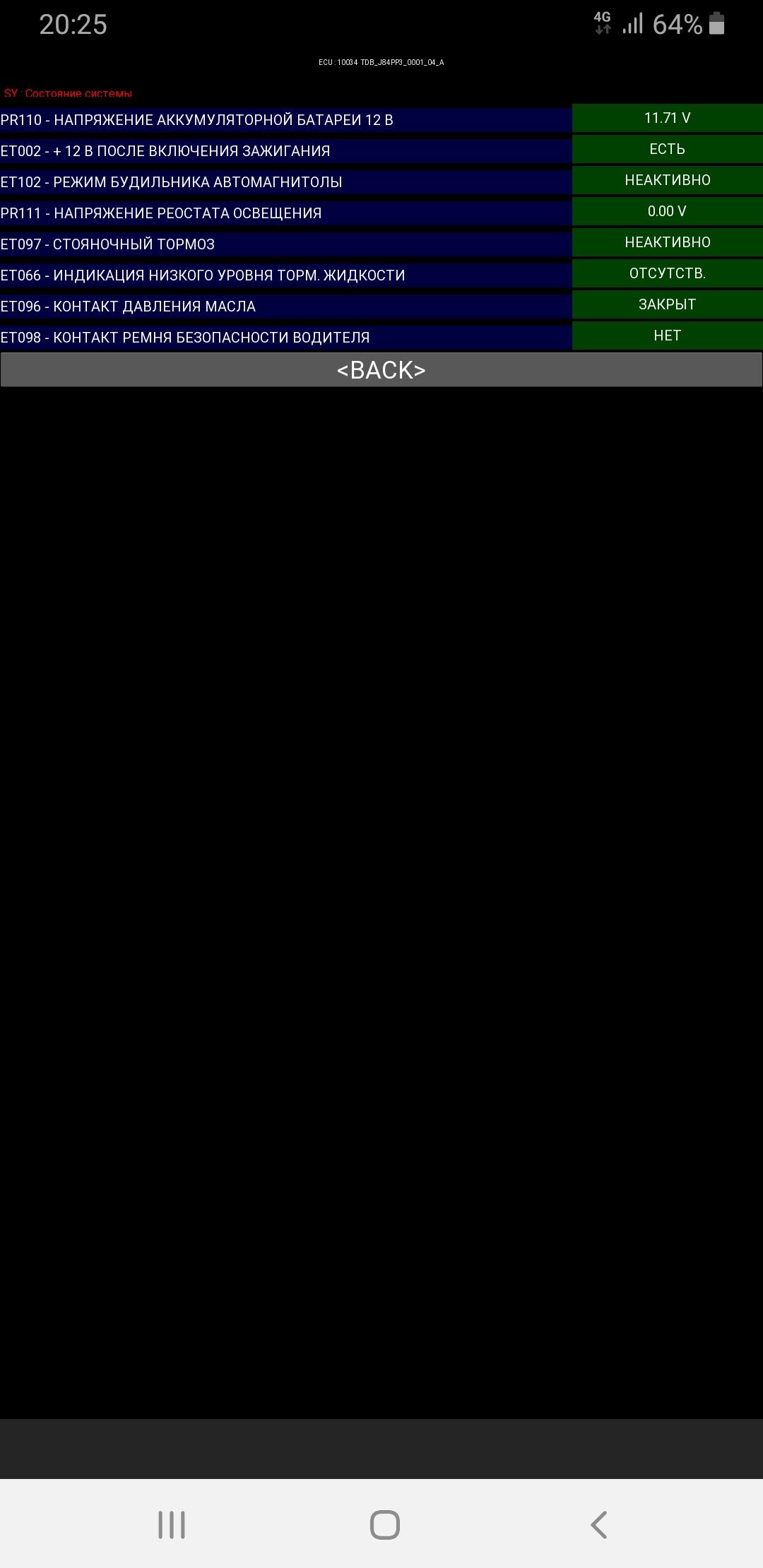

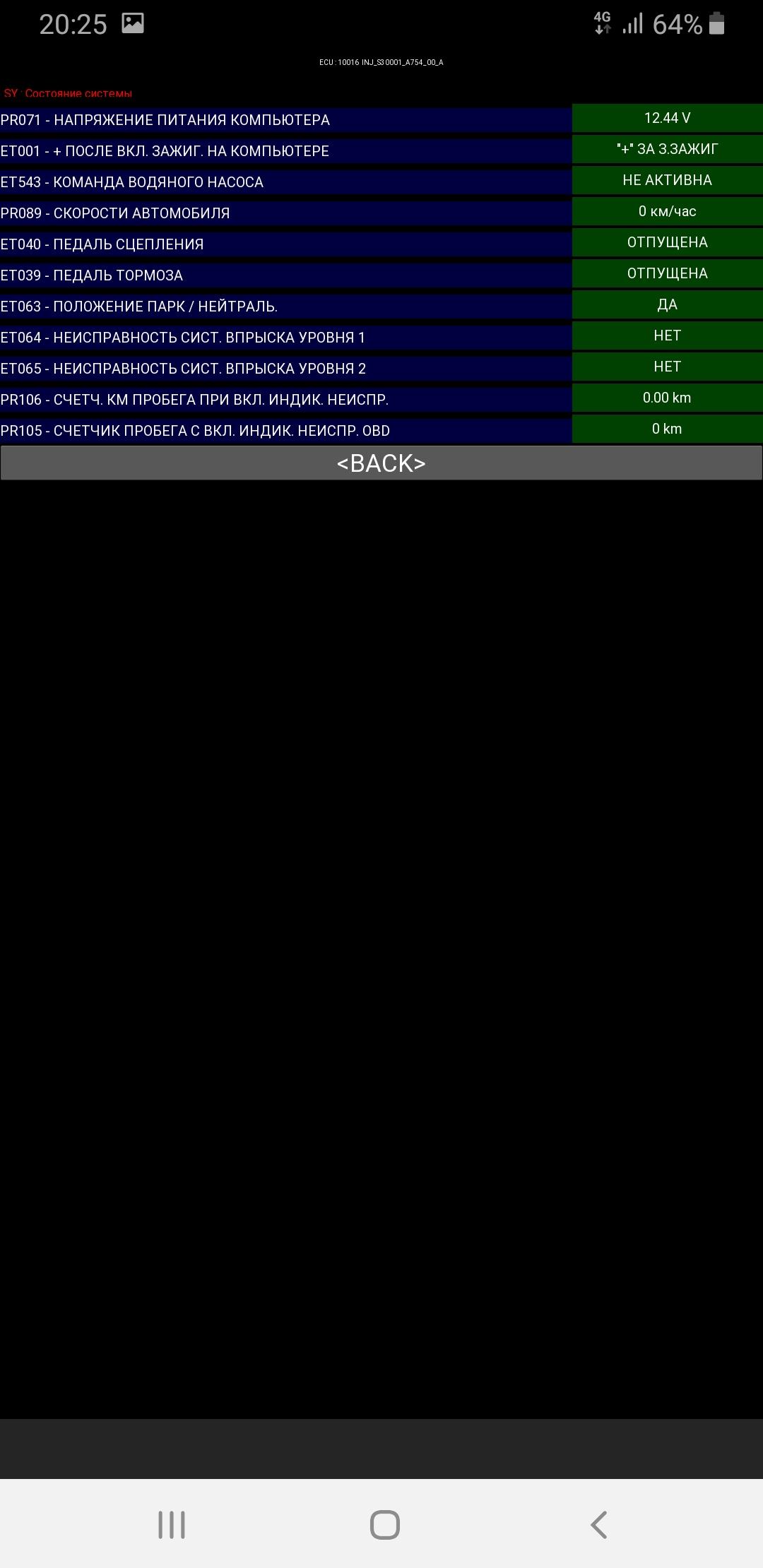

Всем привет, столкнулся с тем что панель получает низкое напряжение. Мерил на предохранителе, там все норма. По диагностикам на других блоках тоже все гуд. Видимо умирает панель?

Screenshot_20211225-202504_PyClip 38 MOD.jpg

Screenshot_20211225-202519_PyClip 38 MOD.jpg

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

27 минут назад, everyone32 сказал:

Всем привет, столкнулся с тем что панель получает низкое напряжение. Мерил на предохранителе, там все норма. По диагностикам на других блоках тоже все гуд. Видимо умирает панель?

Screenshot_20211225-202504_PyClip 38 MOD.jpg

Screenshot_20211225-202519_PyClip 38 MOD.jpg

а на панели сколько ? чтото хрень какая то , как замерялось, чем, и причем здесь панель

Поделиться этим сообщением


Ссылка на сообщение
Ссылка на комментарий
Поделиться на других сайтах

Присоединиться к обсуждению

Вы можете ответить сейчас, а зарегистрироваться позже. Если у вас уже есть аккаунт, войдите, чтобы ответить от своего имени.

Гость
Ответить в этой теме...

×   Вы вставили отформатированный текст.   Удалить форматирование

  Допустимо не более 75 смайлов.

×   Ваша ссылка была автоматически заменена на медиа-контент.   Отображать как ссылку

×   Ваши публикации восстановлены.   Очистить редактор

×   Вы не можете вставить изображения напрямую. Загрузите или вставьте изображения по ссылке.

  • Дни Рождения сегодня:

    • Мягкие лапки
    • Mon
    • Aksakal
    • Vovchan079
    • PixELF1
    • Andi
    • Alex7707
    • RoadKiller
    • Владислав163
    • 48104
    • Sergey231
    • kond29
    • Naike
    • Bolshoy
    • Болт
    • Саня
  • Статистика пользователей

    82 427
    Всего пользователей
    5 686
    Максимальный онлайн
    Виталий73
    Новый пользователь
    Виталий73
    Регистрация
