Панель приборов Scenic II. Проблемы и решения.

[mergen]

2 минуты назад, RomaRovno сказал:

Ранее они были почти незаметны, пока не присмотришься то не заметишь. Сейчас очень четко стали видны. Эту панель перешивали (93с56), но такой же прошивкой, с аналогичной панели. Без светофильтра в темноте нити четко видно в темноте светятся тускло красным цветом. Панель Р8200461294Н  J84 BG RUN4 V7.02

До прошивки сегменты тоже светились неравномерно. На счет полос не уверен, не обращал внимание

Нити и должны светиться тускло-красным светом. Просто при ярком свечении сегментов их не заметно.

По сути своей ЭЛИ - это электронная лампа и нити это подогрев катода для образования от него потока электронов, которые подсвечивают люминофор анода (сегментов).

[anlyk]

8 часов назад, RomaRovno сказал:

Ранее они были почти незаметны, пока не присмотришься то не заметишь. Сейчас очень четко стали видны. Эту панель перешивали (93с56), но такой же прошивкой, с аналогичной панели. Без светофильтра в темноте нити четко видно в темноте светятся тускло красным цветом. Панель Р8200461294Н  J84 BG RUN4 V7.02

До прошивки сегменты тоже светились неравномерно. На счет полос не уверен, не обращал внимание

а причем тут прошивка? что то я сомневаюсь сильно в этом

[RomaRovno]

2 часа назад, anlyk сказал:

а причем тут прошивка? что то я сомневаюсь сильно в этом

Человек, который снимала микросхему для прошивки отпаивали с одной стороны индикатор. За одно и пропаял мне панель в районе ШИМ и всю его обвязку. Гляну может банально флюс не отмыл. Там куча танталовых конденсаторов, которые не любят перегрева. Кстати если кому-то нужно-поделюсь прошивкой на эту панель.

[anlyk]

10 минут назад, RomaRovno сказал:

Человек, который снимала микросхему для прошивки отпаивали с одной стороны индикатор. За одно и пропаял мне панель в районе ШИМ и всю его обвязку. Гляну может банально флюс не отмыл. Там куча танталовых конденсаторов, которые не любят перегрева. Кстати если кому-то нужно-поделюсь прошивкой на эту панель.

там лопаются переходы в районе трансформатора вот и вся причина. изначально  с идут полосы а потом вообще может один отказать , я тебе уже писал проверь накал  для этого не нужно индикатор отпаивать  транзисторы с краю стоят, прошивку можешь скинуть может кому и понадобится только укажи какая панель , ревизия

[RomaRovno]

26 минут назад, anlyk сказал:

там лопаются переходы в районе трансформатора вот и вся причина. изначально  с идут полосы а потом вообще может один отказать , я тебе уже писал проверь накал  для этого не нужно индикатор отпаивать  транзисторы с краю стоят, прошивку можешь скинуть может кому и понадобится только укажи какая панель , ревизия



Такая

27 минут назад, anlyk сказал:

там лопаются переходы в районе трансформатора вот и вся причина. изначально  с идут полосы а потом вообще может один отказать , я тебе уже писал проверь накал  для этого не нужно индикатор отпаивать  транзисторы с краю стоят

Можно подробнее. Спасибо



Изменено 4 Сентября 2021 пользователем RomaRovno
Такая

[anlyk]

3 минуты назад, RomaRovno сказал:



Такая

Можно подробнее. Спасибо

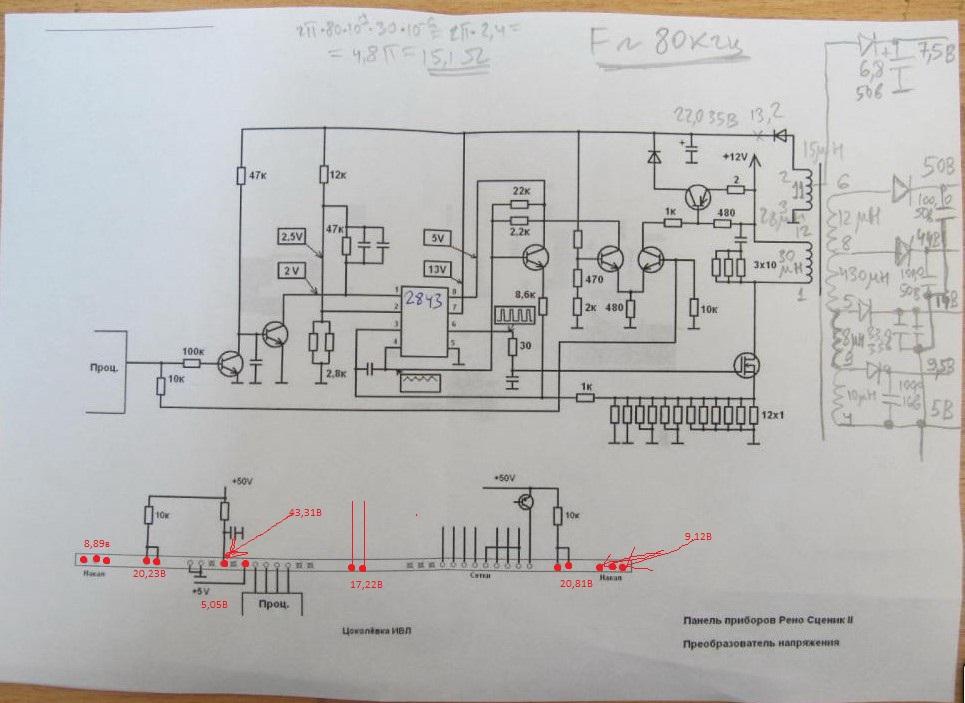

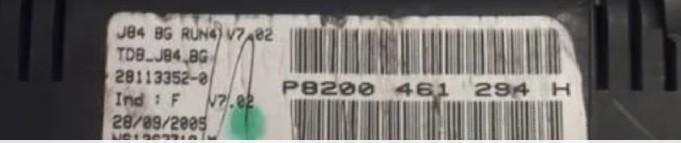

так и подпиши файл:  ind F_v7.02_P8200461294H

[RomaRovno]

Кстати если кому-то нужно-поделюсь прошивкой на эту панель.

F_v7.02_P8200461294H



https://drive.google.com/file/d/14PnlqIOoZizR2Igb09j3Q9SBPGkBF8AF/view?usp=drivesdk

Изменено 4 Сентября 2021 пользователем RomaRovno

[anlyk]

12 минут назад, RomaRovno сказал:

Кстати если кому-то нужно-поделюсь прошивкой на эту панель.

F_v7.02_P8200461294H



https://drive.google.com/file/d/14PnlqIOoZizR2Igb09j3Q9SBPGkBF8AF/view?usp=drivesdk

чтото не дает

[RomaRovno]

22 минуты назад, anlyk сказал:

чтото не дает

Пробуй сейчас

Изменено 4 Сентября 2021 пользователем RomaRovno

[anlyk]

5 минут назад, RomaRovno сказал:

Пробуй сейчас

скачалась

[RomaRovno]

1 минуту назад, anlyk сказал:

скачалась

Ок, пользуйся)))

[Camel]

Снял ещё раз чтоб апгрейдить.

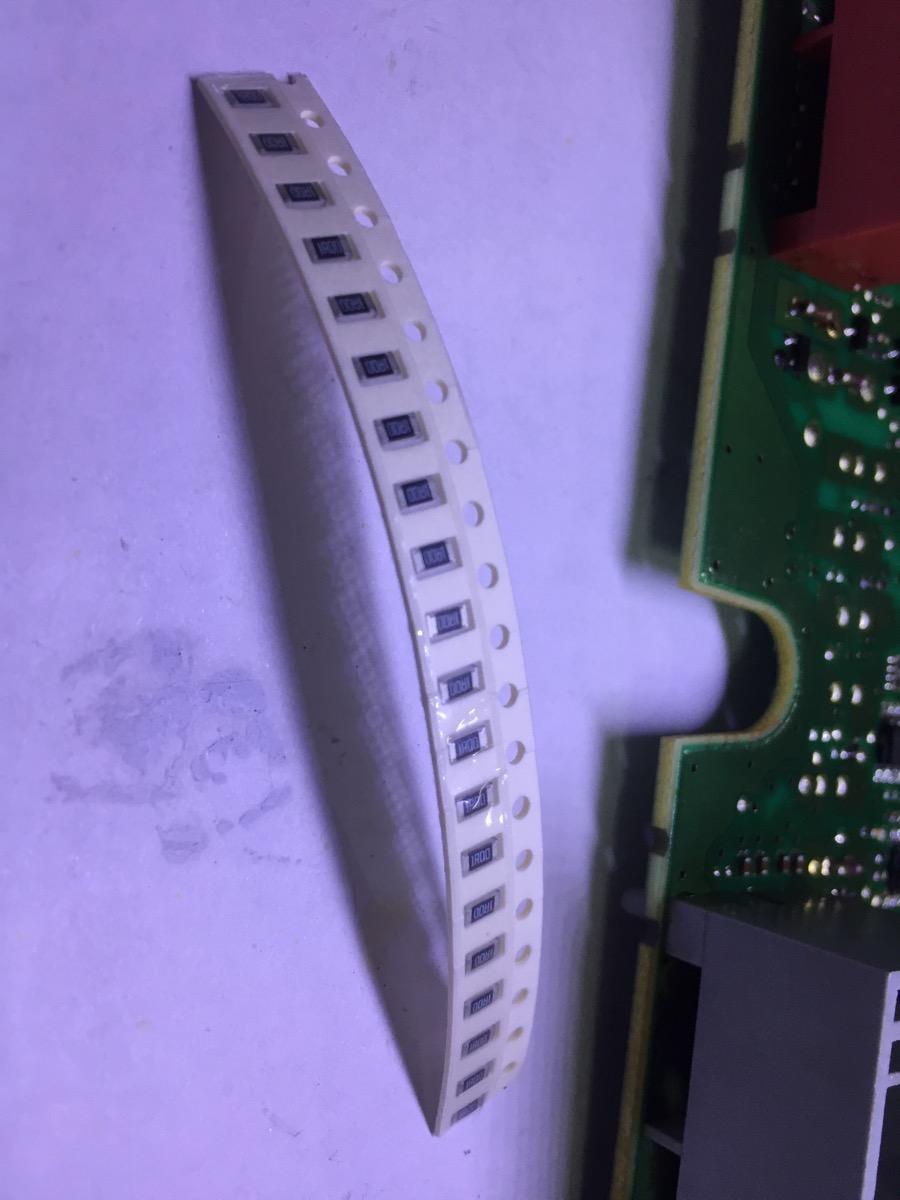

Продублировал проводами все втулки силовой цепи. Заменил все резисторы 1ом, заменил электролиты, пропаял процессор , покрыл всё лаком. В корпусе дырки просверлил. Поставил термореле для ветилятора.

Изменено 4 Сентября 2021 пользователем Camel

[Camel]

После первой пропайки не только увеличились показания уровня топлива, но и пропали глюки датчика уровня масла двигателя

[mergen]

1 час назад, Camel сказал:

После первой пропайки не только увеличились показания уровня топлива, но и пропали глюки датчика уровня масла двигателя

От фена не должен был пробег увеличиться. Может паяльником тыкали.

[Camel]

Пробег не увеличился

[mergen]

3 минуты назад, Camel сказал:

Пробег не увеличился

Значит пропаяли то, что нужно. Улучшился контакт - уменьшилось сопротивление. Вот и увеличился уровень топлива.

[Camel]

Мне важно другим пояснить, что показания уровня топлива и уровня масла могут шалить из-за панели

[mergen]

Указатели уровня топлива и уровня масла идут в панель по физическим линиям, а не по CAN-шинам. Потому и прямая зависимость от качества контакта.

[RUSLRU]

8 часов назад, Camel сказал:

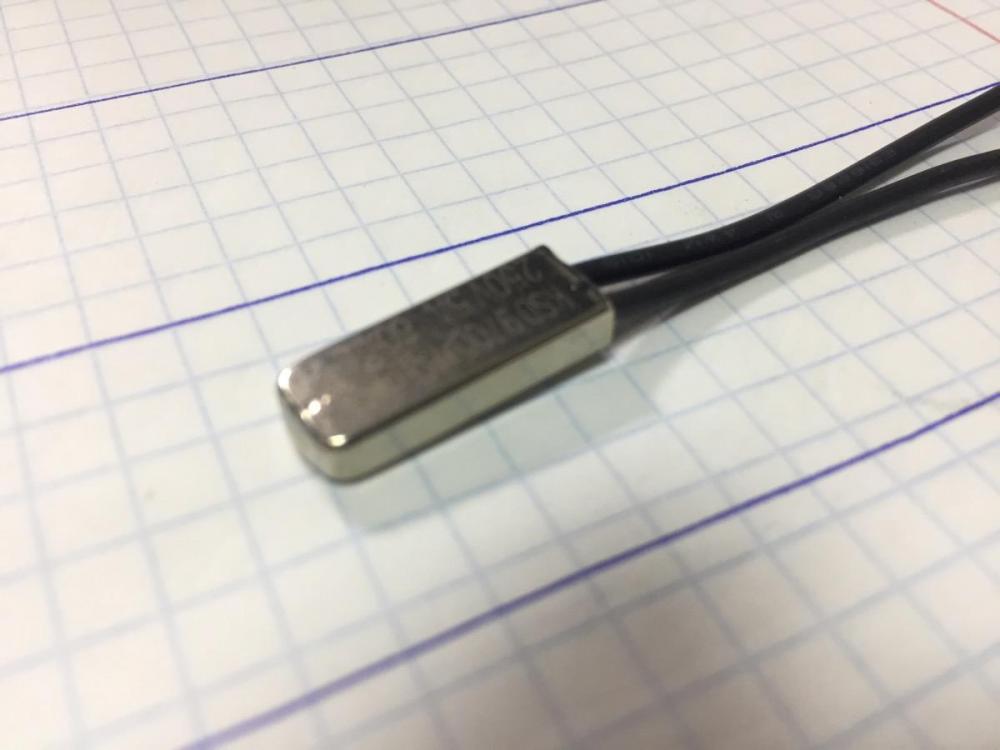

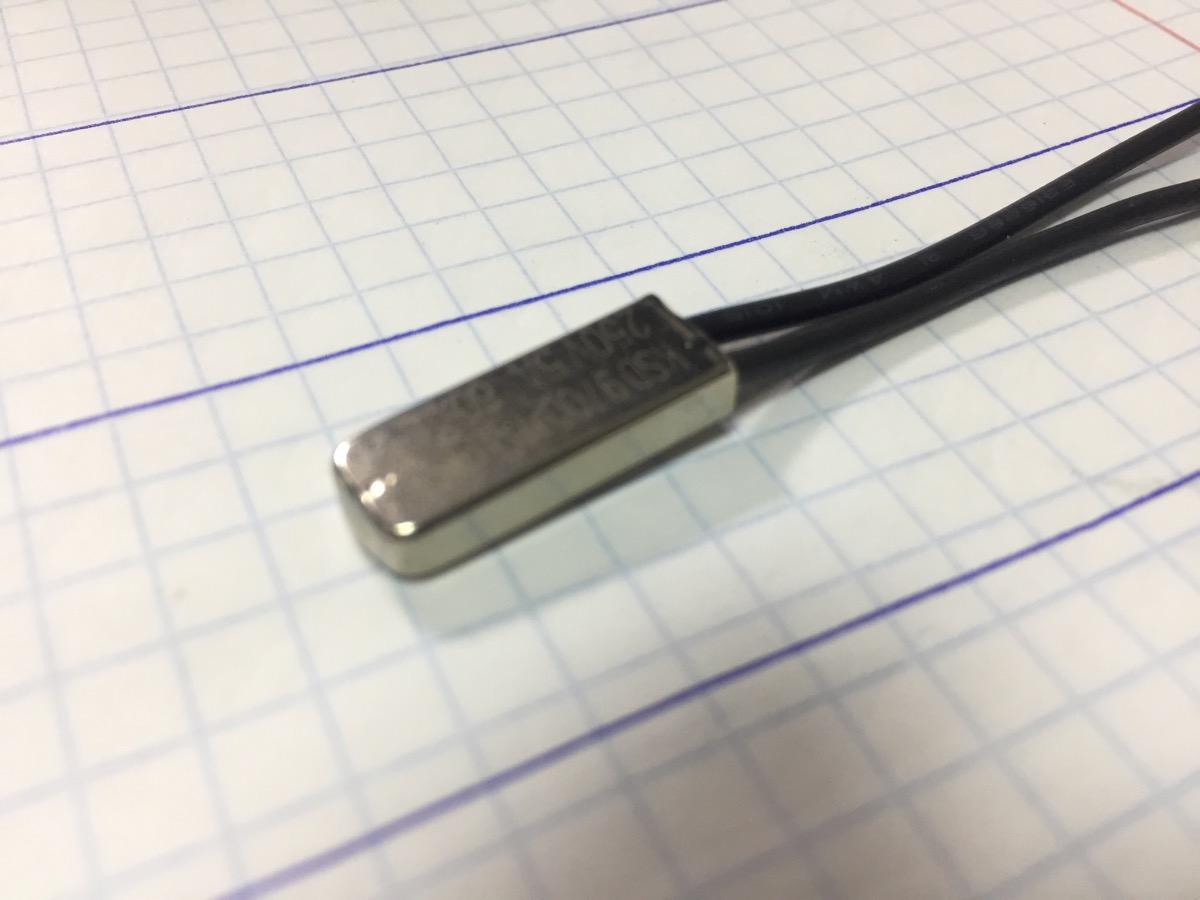

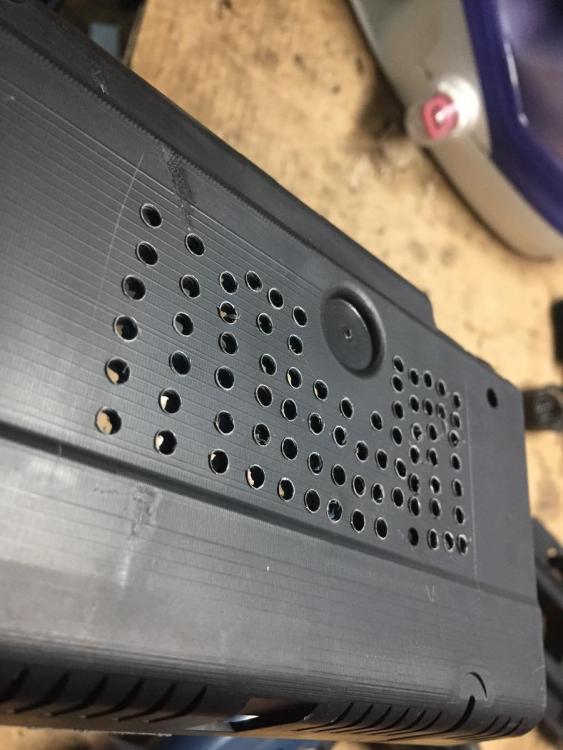

В корпусе дырки просверлил. Поставил термореле для ветилятора.



Тоже хотел дырки просверлить и вентель поставить , на всякий случай , вытащил панель , а она у меня и не грелась  ,

Ничего не потемнело , не пожелтело , не паялось





Полевик не греется





Включил и поганял около часа , где трансформатор и полевик , - еле тёплое ,

видать в поздних модификациях устранили этот дефект .



плата родная , 2008 год , походу ремонтам не подвергалась







Вобщем ,

нифига не сверлил , собрал обратно .









Изменено 4 Сентября 2021 пользователем RUSLRU

[клип]







Доброго времени суток всем.Проблема такая.около года назад престал отображаться уровень топлива-перешерстил все разъёмы,провода,менял датчик уровня топлива и т.д. и т.п.,без толку!Но при снятии-надевании клемы,уровень отображался...почесал "репу",решил заправляться через каждые 400 км. до полного.(норм,прокатило).

 Но через несколько месяцев-Зимой,при запуске, пару раз моргнул щиток приборов с характерным сигналом и сбросом часов и суточного пробега,(беда,подумал я!)и появлением шкалы уровня топлива).ну хоть какой то +.Через время щиток стал "перезагружаться"на ходу,с разным интервалом-1день,2 дня,минута,час 10 мин...А было 2 раза,на протяжении метров 500,с частотой моргания 5-10 раз в секунду-жесть,после второго,такого,раза характерный сигнал пропал.Перезагружалась в тихаря!И показания температуры за бортом пропали(датчик поменял,он пару дней поработал,и снова исчез)Зима и весна прошла с перезагрузкой по 10-28 раз в день.Сейчас 1-2 раза в день,а сегодня "звук" появился!(фиксики наверное)

 Подскажите это ремонтируется?Если можете подскажите мастера в СПб.

Рено гранд сценик 2005 г.в. 1.6 л.









[mergen]

7 минут назад, клип сказал:







Доброго времени суток всем.Проблема такая.около года назад престал отображаться уровень топлива-перешерстил все разъёмы,провода,менял датчик уровня топлива и т.д. и т.п.,без толку!Но при снятии-надевании клемы,уровень отображался...почесал "репу",решил заправляться через каждые 400 км. до полного.(норм,прокатило).

 Но через несколько месяцев-Зимой,при запуске, пару раз моргнул щиток приборов с характерным сигналом и сбросом часов и суточного пробега,(беда,подумал я!)и появлением шкалы уровня топлива).ну хоть какой то +.Через время щиток стал "перезагружаться"на ходу,с разным интервалом-1день,2 дня,минута,час 10 мин...А было 2 раза,на протяжении метров 500,с частотой моргания 5-10 раз в секунду-жесть,после второго,такого,раза характерный сигнал пропал.Перезагружалась в тихаря!И показания температуры за бортом пропали(датчик поменял,он пару дней поработал,и снова исчез)Зима и весна прошла с перезагрузкой по 10-28 раз в день.Сейчас 1-2 раза в день,а сегодня "звук" появился!(фиксики наверное)

 Подскажите это ремонтируется?Если можете подскажите мастера в СПб.

Рено гранд сценик 2005 г.в. 1.6 л.









Это скорее всего тянет на пропайку панели и ревизию серого разъема.

И чем скорее - тем лучше.

Моя домогралась до голубого дымка с последующей заменой в комплекте с серым разъемом.

Контакты кулибиных в первых постах темы.

[anlyk]

5 часов назад, клип сказал:

Доброго времени суток всем.Проблема такая.около года назад престал отображаться уровень топлива-перешерстил все разъёмы

 и профиль заполни  какой двигатель,  какая кпп, год ,чтобы лишних вопросов не было

Изменено 5 Сентября 2021 пользователем anlyk

[Camel]

9 часов назад, RUSLRU сказал:



Тоже хотел дырки просверлить и вентель поставить , на всякий случай , вытащил панель , а она у меня и не грелась  ,

Ничего не потемнело , не пожелтело , не паялось





Полевик не греется





Включил и поганял около часа , где трансформатор и полевик , - еле тёплое ,

видать в поздних модификациях устранили этот дефект .



плата родная , 2008 год , походу ремонтам не подвергалась







Вобщем ,

нифига не сверлил , собрал обратно .











Я думаю климат в месте эксплуатации тоже вносит свой вклад. У меня проблем с панелью не было до этого лета. 4 месяца ниже 30С' не опускалась. Машина всегда на прямом солнце стоит весь день. То есть в панели около 50С'

Поэтому и начались глюки

[RomaRovno]

03.09.2021 в 22:30, mergen сказал:

Нити и должны светиться тускло-красным светом. Просто при ярком свечении сегментов их не заметно.

По сути своей ЭЛИ - это электронная лампа и нити это подогрев катода для образования от него потока электронов, которые подсвечивают люминофор анода (сегментов).

Снял фильтр с панели. Полоски на сегментах индикатора в местах под нитями накала а не от них самих как я думал. Типа свечение сегмента под нитью немного слабее, чем те места где нити над сегментом не проходят.



Изменено 5 Сентября 2021 пользователем RomaRovno

[mergen]

29 минут назад, RomaRovno сказал:

Снял фильтр с панели. Полоски на сегментах индикатора в местах под нитями накала а не от них самих как я думал. Типа свечение сегмента под нитью немного слабее, чем те места где нити над сегментом не проходят.



Вполне возможно. Потеря эмиссии участков сетки вследствие образования так называемого нагара (окалины) в местах наибольшего нагрева.

В свое время восстанавливал яркость свечения кинескопа телевизора методом "сбивания" этого самого нагара мощным электрическим разрядом.

Страдать данной фигней в данном конкретном случае не советую. Можно прожеч люминофор и будет еще хуже.

[RomaRovno]

40 минут назад, mergen сказал:

Вполне возможно. Потеря эмиссии участков сетки вследствие образования так называемого нагара (окалины) в местах наибольшего нагрева.

В свое время восстанавливал яркость свечения кинескопа телевизора методом "сбивания" этого самого нагара мощным электрическим разрядом.

Страдать данной фигней в данном конкретном случае не советую. Можно прожеч люминофор и будет еще хуже.

Спасибо. И на некоторых участках ( кубик сегмента уровня торлива) люминофор типа мерцает, но не весь полностью, а половина или треть.



[RUSLRU]

6 часов назад, mergen сказал:

В свое время восстанавливал яркость свечения кинескопа телевизора методом "сбивания" этого самого нагара мощным электрическим разрядом.



И это помогало не всегда , и не надолго .

[борислав]

9 часов назад, mergen сказал:

Вполне возможно. Потеря эмиссии участков сетки вследствие образования так называемого нагара (окалины) в местах наибольшего нагрева.

В свое время восстанавливал яркость свечения кинескопа телевизора методом "сбивания" этого самого нагара мощным электрическим разрядом.

Страдать данной фигней в данном конкретном случае не советую. Можно прожеч люминофор и будет еще хуже.

В нашем случае и конструктив другой совершенно,и дешифратор внутри панели крякнет....





[mergen]

8 минут назад, борислав сказал:

В нашем случае и конструктив другой совершенно,и дешифратор внутри панели крякнет....





Ну дисплей можно и выпаять, только конструктив, как вы правильно сказали, не позволяет этого делать.

[RomaRovno]

03.09.2021 в 12:50, anlyk сказал:

Напряжения есть- 5в и9в.

[anlyk]

39 минут назад, RomaRovno сказал:

Напряжения есть- 5в и9в.

[RomaRovno]

21 час назад, anlyk сказал:



[RUSLRU]

05.09.2021 в 08:09, Camel сказал:



Я думаю климат в месте эксплуатации тоже вносит свой вклад. У меня проблем с панелью не было до этого лета. 4 месяца ниже 30С' не опускалась. Машина всегда на прямом солнце стоит весь день. То есть в панели около 50С'

Поэтому и начались глюки



Я понял почему у меня плата не греется , а у вас греется .



У меня же одно вакуумно-люминесцентное табло , а у вас два , второе правда меньше , но всё равно нагружает преобразователь дополнительно .

А у меня второго табло нет , там стоит отдельно стоящий 6.5"-дюймовый TFT монитор , который к цепям питания панели приборов не имеет никакого отношения .

[mergen]

Зато у нас панель - это дополнительная печка.

[RomaRovno]

26.08.2021 в 23:09, October сказал:

Здравствуйте. Уже неделю как начала "хандрить " панель - то работает, то нет.

Иногда работает весь день и не мигнет, а иногда по несколько раз перезапускается и пищит.

Живу в селе и не знаю к кому обратится с ремонтом этой панели.



Может знаете хорошего мастера с Украины (желательно с западной), к  которому можно было бы по почте отправить панель на ремонт.



Большое спасибо!

Как успехи, отремонтировал?

[RomaRovno]

28.08.2021 в 13:50, October сказал:

Пробег можно смотать назад?

Можно. EZP2019 + Dashboard Renault Scenic 2 editor.  Любой пробег и конфигурацию можно поставить.  Память можно отпаивать, а можно отпаять половину дисплея и прищепкой считать и записать. Сам так делаю.

[anlyk]

2 часа назад, RomaRovno сказал:

Можно. EZP2019 + Dashboard Renault Scenic 2 editor.  Любой пробег и конфигурацию можно поставить.  Память можно отпаивать, а можно отпаять половину дисплея и прищепкой считать и записать. Сам так делаю.

а смысл пробег крутить, машина от этого моложе не станет

[RomaRovno]

16 минут назад, anlyk сказал:

а смысл пробег крутить, машина от этого моложе не станет

Кому после глюка панели, кому после заливки прошивки. Причин много.

[RUSLRU]

5 часов назад, anlyk сказал:

а смысл пробег крутить, машина от этого моложе не станет



Скручивание пробега входит в обязательный атрибут предпродажной подготовки на вторичном рынке .



Это уже типа как традиция .

[anlyk]

33 минуты назад, RUSLRU сказал:



Скручивание пробега входит в обязательный атрибут предпродажной подготовки на вторичном рынке .



Это уже типа как традиция .

да вообще то смотреть нужно состояние авто а пробег это уже последнее,  его проще по косвенным фактам подъитожить

[RUSLRU]

2 часа назад, anlyk сказал:

да вообще то смотреть нужно состояние авто а пробег это уже последнее,  его проще по косвенным фактам подъитожить



Да , конечно , состояние авто на сегодняшный день и прочее , но ...

но пробег скрутить , - это святое для продавца .



А вообще , практика скручивания пробега на электронном одометре была еще и 30 лет назад , сам видел как это делали .





Изменено 12 Сентября 2021 пользователем RUSLRU

[October]

12.09.2021 в 15:46, anlyk сказал:

а смысл пробег крутить, машина от этого моложе не станет

Она у меня от этих глюков уже наверное 600-700 тыс прибавила.

Надо бы назад сделать сколько было км.

12.09.2021 в 13:20, RomaRovno сказал:

Как успехи, отремонтировал?

Нет не отремонтировал.

Не было времени. К тому же она ещё иногда включалась и работала, а сейчас уже два дня как не работает. Только пищит. Снимал верхнюю крышку - шевелил серый разъем - не помогло.



Не могу найти мастера кто бы взялся за ремонт.

Изменено 15 Сентября 2021 пользователем October

[October]

Подскажите, как проверить есть ли на сером разъеме питание. Какой провод проверять. Хочу проверить действительно ли проблема в панель. Может плохая подача питания на панель.

[anlyk]

20 минут назад, October сказал:



Не могу найти мастера кто бы взялся за ремонт.

для твоего авто и твоего города тебе трудно будет найти мастера

[October]

3 минуты назад, anlyk сказал:

для твоего авто и твоего города тебе трудно будет найти мастера

Виноват. Сейчас исправлю.

[anlyk]

6 минут назад, October сказал:

Подскажите, как проверить есть ли на сером разъеме питание. Какой провод проверять. Хочу проверить действительно ли проблема в панель. Может плохая подача питания на панель.

1+12в    2-  только питания не достаточно для запуска панели нужна еще кан- шина

[October]



8 минут назад, anlyk сказал:

1+12в    2-  только питания не достаточно для запуска панели нужна еще кан- шина

Не я не хочу панель запустить на столе - я хочу проверить есть ли на сером разъеме питание .

Изменено 15 Сентября 2021 пользователем October

[anlyk]

[October]

30.07.2020 в 18:52, anlyk сказал:

Dash_Scenic2

Что это за програма?

[October]

12.09.2021 в 13:33, RomaRovno сказал:

Можно. EZP2019 + Dashboard Renault Scenic 2 editor.  Любой пробег и конфигурацию можно поставить.

У тебя есть EZP2019 + Dashboard Renault Scenic 2 editor ?
