Панель приборов Scenic II. Проблемы и решения.

[Camel]

Ссылка рабочая? Ничего не грузится

[anlyk]

3 часа назад, Camel сказал:

Ссылка рабочая? Ничего не грузится

проверил рабочая https://www.drive2.ru/l/668998125871960507/
попробуй в поисковике набрать  запуск теста панели приборов сценика 2

Изменено 23 Февраля 2024 пользователем anlyk

[anlyk]

прошивки  разделены по версии ,   в основном из свободных источников и немного своих, по мере поступления буду дополнять

[AnApA]

23.02.2024 в 03:48, Camel сказал:

Ссылка рабочая? Ничего не грузится

Я тоже проверил, ссылка рабочая )

[Амазон]

Подскажите пожалуйста, можно ли поменять приборку на болею свежую, у меня 2003 года машина, интересует именно работоспособность основной части: со скоростью, тахометром и т.д

[mergen]

3 часа назад, Амазон сказал:

Подскажите пожалуйста, можно ли поменять приборку на болею свежую, у меня 2003 года машина, интересует именно работоспособность основной части: со скоростью, тахометром и т.д

Не надо дублировать темы.

[Vitsmol]

Доброго времени суток, уважаемые форумчане!

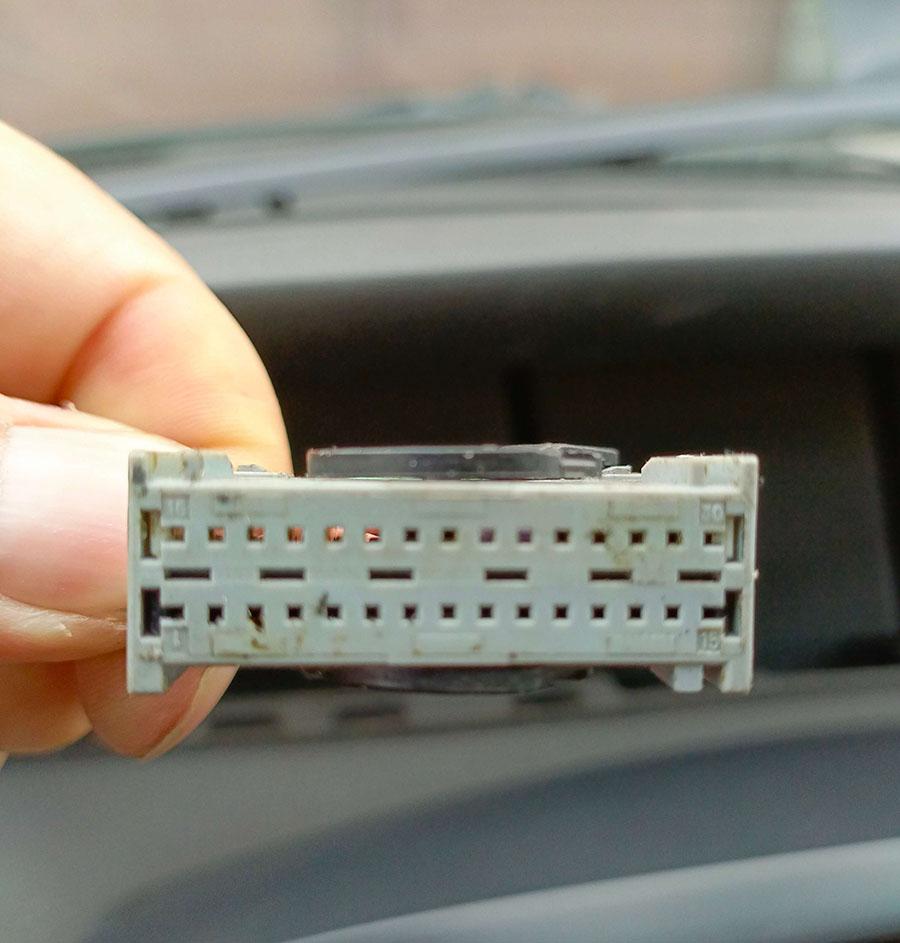

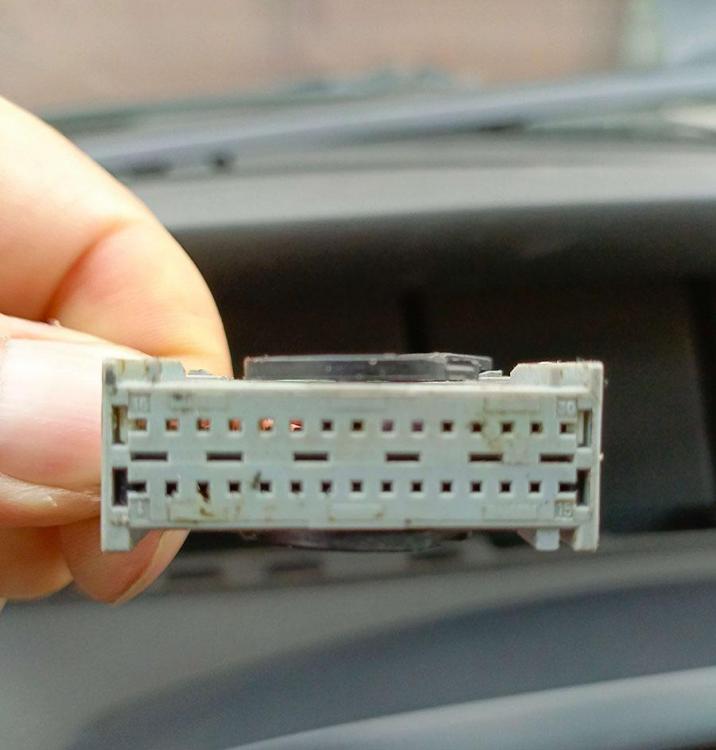

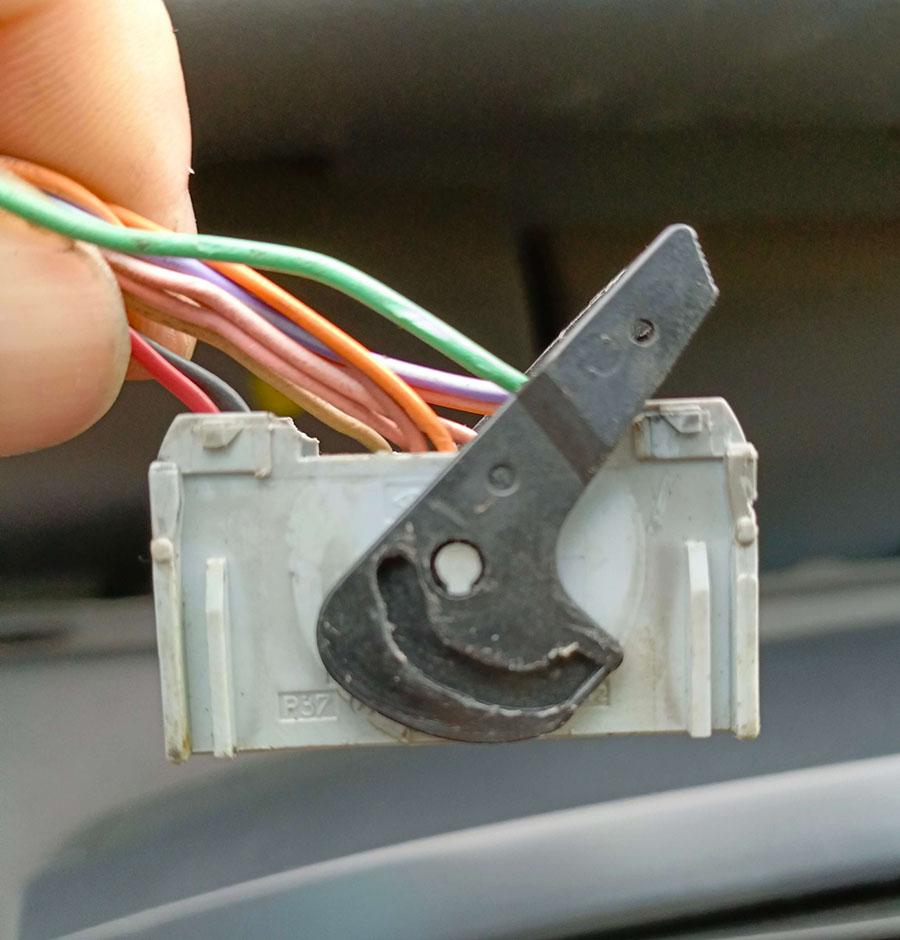

Подскажите артикул/марку/название этого разъёма. Хочу новый заказать. А в интернете поиск по картинке только б/у показывает. Но ведь явно можно где-то новый заказать, если правильное название знать.
И второй вопрос: в Кузбассе (или где-то поблизости) ремонтом приборных панелек Сценик 2 кто-нибудь занимается? Смотрел адреса в начале темы - всё ооочень далеко расположено, хотелось бы поближе найти. Приборка пока работает, но периодически начала "китайский новый год показывать". Думаю, надо пропаивать.


[anlyk]

8 часов назад, Vitsmol сказал:

Доброго времени суток, уважаемые форумчане!
Подскажите артикул/марку/название этого разъёма. Хочу новый заказать. А в интернете поиск по картинке только б/у показывает. Но ведь явно можно где-то новый заказать, если правильное название знать.
И второй вопрос: в Кузбассе (или где-то поблизости) ремонтом приборных панелек Сценик 2 кто-нибудь занимается? Смотрел адреса в начале темы - всё ооочень далеко расположено, хотелось бы поближе найти. Приборка пока работает, но периодически начала "китайский новый год показывать". Думаю, надо пропаивать.


сколько не пытался найти артикул у меня не получилось, так что или бу или попробовать пины перепиновать но и с этим последнее время туго стало на алишке

[Сергей8]

11.08.2024 в 20:53, anlyk сказал:

Приветствую всех. Такая проблема, мигает щиток, знаю надо паять но больше смущает то что показания одометра прыгают то в + то - бывает что на  1000 иногда на 4000. В чем может быть проблема? И есть способ  как проверить правильные показания. А то так могу ремень  просохатить. Я и так уже где-то с 10 тыщ за месяц катанул.



[anlyk]

50 минут назад, Сергей8 сказал:



я не знаю таких способов, пробег хранится в щитке приборов, пропаять панель и скорректировать пробег если это напрягает

[Сергей8]

Кто сам паял? Какой флюс использовали. Чтобы не наделать ошибок.

[novichek]

3 часа назад, Сергей8 сказал:

Кто сам паял? Какой флюс использовали. Чтобы не наделать ошибок.

Отдай лучше спецам. Там все не просто. Или купи на разборе и сконфигури под свое авто. Мне 2 раза паяли, чуть плату не убили, пока не отдал профи.

[anlyk]

12 часов назад, Сергей8 сказал:

Кто сам паял? Какой флюс использовали. Чтобы не наделать ошибок.

дело не в флюсе, плата боится перегревов паяльником и только в путь отлетают дорожки,  а так паяльник типа Hakko T12 с жалом JL02, оловоотсос , сплав розе и прямые руки, а если есть  демонтажная станция то намного сокращает этот процесс

Изменено 5 Сентября 2024 пользователем anlyk

[сцб64]

Добрый всем вечер. Кто ни буть может скинуть распиновка красного разъёма на панели? Разъём 14 пиновый 11 проводов. 6 это джойстик. А остальные.

[anlyk]

3 часа назад, сцб64 сказал:

Добрый всем вечер. Кто ни буть может скинуть распиновка красного разъёма на панели? Разъём 14 пиновый 11 проводов. 6 это джойстик. А остальные.

[Евгений911]

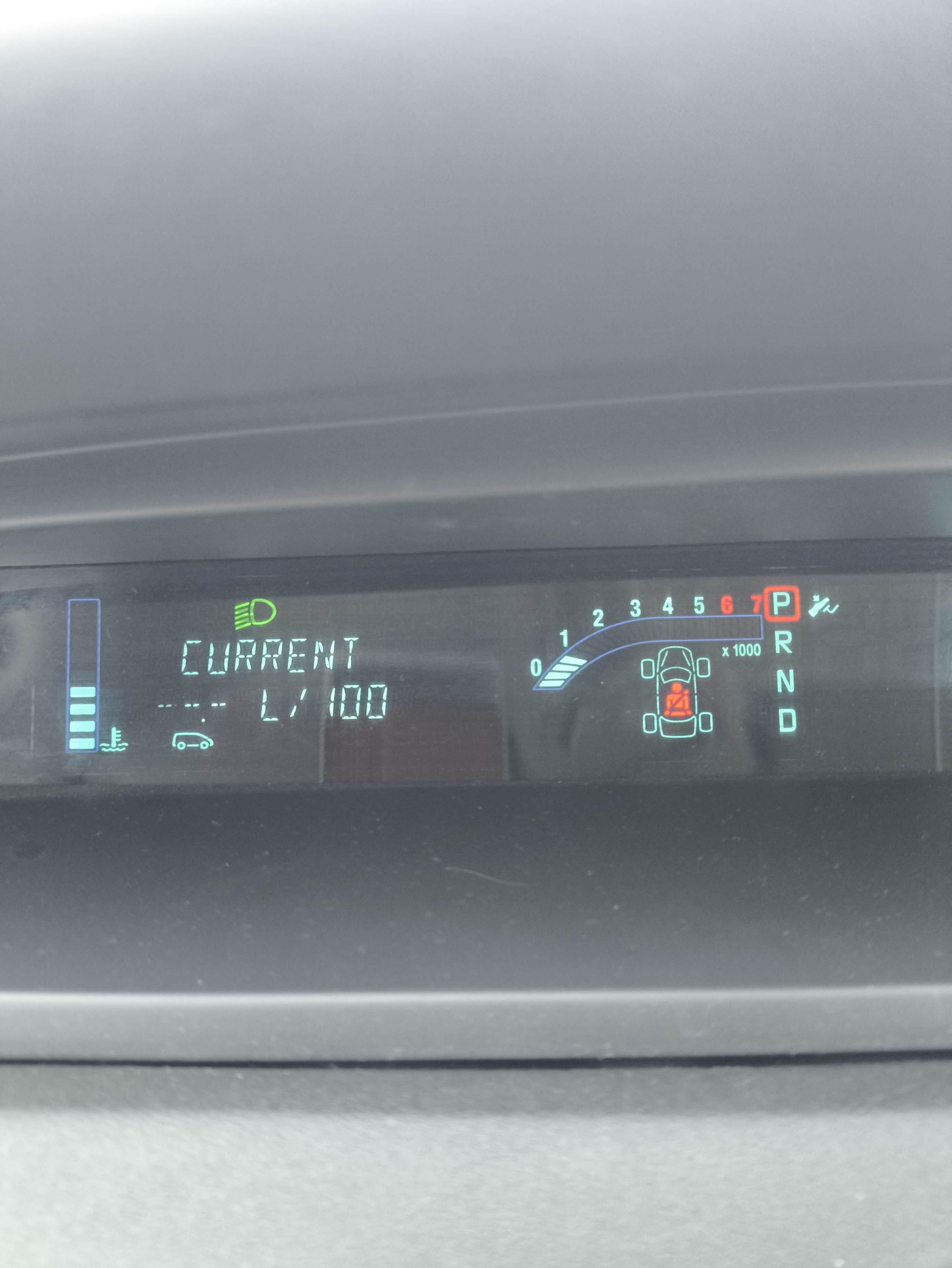

Ура, наконец то зарегистрировался на этом форуме. Пол года регистрация не проходила. Может кто подскажет что отвечает на приборке за уровень топлива? Какая часть схемы? Раз в две недели кстати уровень показывается, но на пару секунд до заводки машины.

[anlyk]

2 часа назад, Евгений911 сказал:

Ура, наконец то зарегистрировался на этом форуме. Пол года регистрация не проходила. Может кто подскажет что отвечает на приборке за уровень топлива? Какая часть схемы? Раз в две недели кстати уровень показывается, но на пару секунд до заводки машины.

[пилотяга]

9 часов назад, Евгений911 сказал:

Ура, наконец то зарегистрировался на этом форуме. Пол года регистрация не проходила. Может кто подскажет что отвечает на приборке за уровень топлива? Какая часть схемы? Раз в две недели кстати уровень показывается, но на пару секунд до заводки машины.

Рамка индикатора уровня топлива разве не должна отображаться?

7 часов назад, anlyk сказал:

Может для начала сделать тест панели, через пирен.

Изменено 22 Января 2025 пользователем пилотяга

[Евгений911]

7 минут назад, пилотяга сказал:

Рамка индикатора уровня топлива разве не должна отображаться?

Может для начала сделать тест панели, через пирен.

 Полностью столбик не горит. Так же как и второй начинает гаснуть, где первая цифра расхода топлива. Иногда горит иногда пропадает.

7 часов назад, anlyk сказал:

Большое спасибо бог панелек. Поможет ли мне перепайка (12 резисторов на 1 ом, микросхему ШИМ TL2843, полевик IRF 3710S и предохранитель.)  этих элементов с перезагрузкой панели? Все уже заказал на чипдипе.

[Camel]

Андрей бог панелек

[mergen]

1 час назад, Евгений911 сказал:

 Полностью столбик не горит. Так же как и второй начинает гаснуть, где первая цифра расхода топлива. Иногда горит иногда пропадает.

Большое спасибо бог панелек. Поможет ли мне перепайка (12 резисторов на 1 ом, микросхему ШИМ TL2843, полевик IRF 3710S и предохранитель.)  этих элементов с перезагрузкой панели? Все уже заказал на чипдипе.

А может и не перепайка, а пропайка. тоже иногда помогает.

[anlyk]

1 час назад, Евгений911 сказал:

 Полностью столбик не горит. Так же как и второй начинает гаснуть, где первая цифра расхода топлива. Иногда горит иногда пропадает.

Большое спасибо бог панелек. Поможет ли мне перепайка (12 резисторов на 1 ом, микросхему ШИМ TL2843, полевик IRF 3710S и предохранитель.)  этих элементов с перезагрузкой панели? Все уже заказал на чипдипе.



нет конечно, а ты вообще уверен что дело в панели? сколько ом показывает между 22 и 23 пином серого разьема?

[Евгений911]

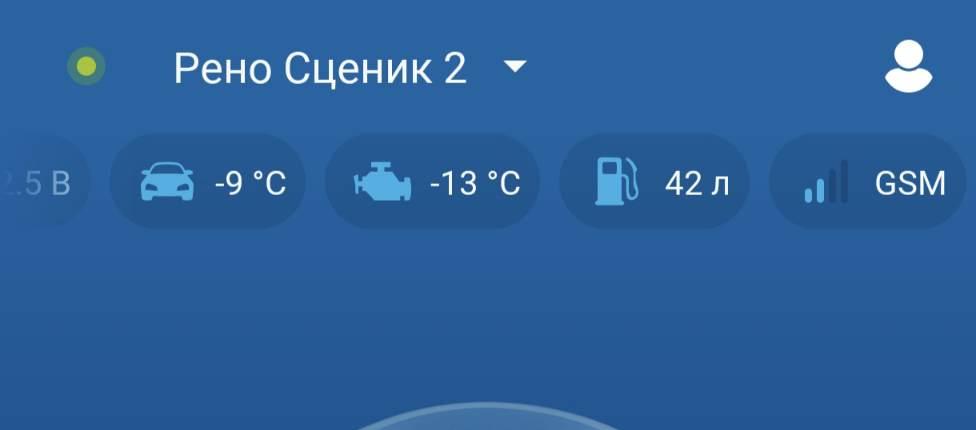

Навряд ли дело в датчике топлива. Старлайн идеально показывает в приложении. До заправки было 30 литров заправил 15 показало 46 в приложении. Сейчас поездил по городу с прогревами 42 стало. Я как думаю сигнализация берет эти данные с каншины.

Изменено 22 Января 2025 пользователем Евгений911

[anlyk]

14 минут назад, Евгений911 сказал:

Навряд ли дело в датчике топлива. Старлайн идеально показывает в приложении. До заправки было 30 литров заправил 15 показало 46 в приложении. Сейчас поездил по городу с прогревами 42 стало. Я как думаю сигнализация берет эти данные с каншины.



хрень какая то получается , до панели идет аналоговый сигнал  который после обработки контроллером панели передается на динамический индикатор , возможно контроллер передает данные в каншину по уровню топлива, если предположить что сетка косячит то еще другие бы индикаторы  выпадывали из панели

[Евгений911]

12 часов назад, anlyk сказал:

хрень какая то получается , до панели идет аналоговый сигнал  который после обработки контроллером панели передается на динамический индикатор , возможно контроллер передает данные в каншину по уровню топлива, если предположить что сетка косячит то еще другие бы индикаторы  выпадывали из панели

Да скорее всего дело в панели. Есть еще одна полоса тоже, то горит тускло, то исчезает. Вот даже на фото видно что отличается.

[mergen]

Ну тогда можно начать с пропайки.

[anlyk]

6 часов назад, Евгений911 сказал:

Да скорее всего дело в панели. Есть еще одна полоса тоже, то горит тускло, то исчезает. Вот даже на фото видно что отличается.



все на уровне предположении,  для запуска панели достаточно 19 соединений из них 9 сеток, 2 питания,2 накал остается еще 6 что это хз да и не вдавался даже, элементов 120 точно на панели , не может один элемент косячить , либо проблема с самим дисплеем

Изменено 23 Января 2025 пользователем anlyk

[Евгений911]

2 часа назад, anlyk сказал:

все на уровне предположении,  для запуска панели достаточно 19 соединений из них 9 сеток, 2 питания,2 накал остается еще 6 что это хз да и не вдавался даже, элементов 120 точно на панели , не может один элемент косячить , либо проблема с самим дисплеем

А может быть и с дисплеем. Верно. Его ведь уже снимали. Может плохо ножку припаяли.

[Camel]

Он хочет сказать, что если бы плохо ножку припаяли, то на дисплее ещё бы какой то символ барахлил, а не только этот

[Ювелир]

Мужики, подскажите такой вопрос ...

У меня проблема с отображением уровня масла при включении зажигания, вернее оно вообще не отображается, даже никакой текст не появляется. В блоке приборки сейчас активная ошибка по "цепь датчика уровня масла - обрыв цепи". Ранее я уже где-то писал что у меня отсутствует тепловой экран на выпускном коллекторе, отчего провода к датчику практически пришли в негодность, оголились, стали "деревянными". Ранее уровень всегда отображался, потом начал периодически исчезать, переодически появляться, бывала ошибка на цепь уровня масла с контекстом КЗ.

Решил заменить этот провод, на дороне срезал эту фишку с куском провода (донор f9q 812 фишка на этот датчик такая же. кстати а сам датчик такой же?), приживил его себе и чуда непроизошло - уровень масла так и не показало, при этом ошибка на обрыв цепи осталась активной.

Ранее уже сталкивался на "предыдущей" приборной панелью с ошибкой по уровню масла, тогда пропайка помогла (или прогрев феном, точно не помню), думаю может быть и здесь снова проблема с приборкой ... Снял донорскую приборку, она то работает то полностью тухнет, то куски экрана исчезают, но при первом всключении как правило всегда работает. Подключил её - аналогично уровень масла не появился вовсе, при этом ошибка про обрыв цепи стала запомненой.

Может кто подскажет куда копнуть, что проверить, сопротивление где-то измерить?

[mergen]

Ну с мерцанием всë понятно. Поможет пропайка.

А ошибку запомненную скинуть не пробовал?

[Ювелир]

1 минуту назад, mergen сказал:

Ну с мерцанием всë понятно. Поможет пропайка.

А ошибку запомненную скинуть не пробовал?

ошибку сбросил, но уровень не появился - зажигание включал выключал несколько раз. жаль забыл ещё раз пересканировать ошибки ...

[AnApA]

2 часа назад, Ювелир сказал:

что проверить,

Проверить наличие напряжения (на датчике) 5 Вольт выходящее с приборки на этот самый датчик. Только не понимаю я этого перфекционизма на древних машинах. Есть же щуп. На десятках прекрасных моделях авто нет этого датчика как ненужного, но есть щуп. Нафуя тебе эта приблуда?

[Ювелир]

2 часа назад, AnApA сказал:

Проверить наличие напряжения (на датчике) 5 Вольт выходящее с приборки на этот самый датчик. Только не понимаю я этого перфекционизма на древних машинах. Есть же щуп. На десятках прекрасных моделях авто нет этого датчика как ненужного, но есть щуп. Нафуя тебе эта приблуда?

На многих машинах нет датчиков в колёсах, но когда садишься ночью в машину, а машина тебе говорит что спущено колесо - это полезное и комфортно. Аналогично и с маслом, это комфортно когда всё время пишет что масло ок или не ок. Под капот заглядывать никто не отменял, но мы же хотим комфорта, а не телегу.

[anlyk]

Замерять сопротивление что на панели приходит с датчика и делать выводы там должно около 10 ом

[Ювелир]

12 минут назад, anlyk сказал:

Замерять сопротивление что на панели приходит с датчика и делать выводы там должно около 10 ом

Подскажи пожалуйста где замеры делать, на каком разъеме, между какими пинами?

[anlyk]

47 минут назад, Ювелир сказал:

Подскажи пожалуйста где замеры делать, на каком разъеме, между какими пинами?

Посмотри на схеме у меня документации под рукой нет. С датчика идёт на бзк с него через другой разъем на панель

[Ювелир]

Сегодня утром выскочила надпись, о том что низкий уровень масла (очень давно не было упоминаний о масле), ни одного квадратика не показало, ну и сервис загорелся. При следующем запуске уже опять про масло ни слова. Приборка чудит?

[mergen]

1 час назад, Ювелир сказал:

Сегодня утром выскочила надпись, о том что низкий уровень масла (очень давно не было упоминаний о масле), ни одного квадратика не показало, ну и сервис загорелся. При следующем запуске уже опять про масло ни слова. Приборка чудит?

Похоже точно пропаивать надо. У лягушатников припой неэлластичный. Сыпется от вибрации.

[Ювелир]

Вот сегодня снова утром сообщение выскочило что масла нет ... Может  что-то с разъемом? Ведь я же его трогал ....

[anlyk]

20 часов назад, Ювелир сказал:

Вот сегодня снова утром сообщение выскочило что масла нет ... Может  что-то с разъемом? Ведь я же его трогал ....

начнем с того фаза какая авто?

[Ювелир]

6 часов назад, anlyk сказал:

начнем с того фаза какая авто?

Первая фаза, 2005 год

Дополню информации немного.

После того как я отключал разъем от моей приборки (но саму приборка не снимал), начались изменения, есть 2 состояния:

- ничего приборка не показывает про масло, при этом активна ошибка в блоке приборной панели (цепь датчика уровня масла - обрыв цепи);

- на приборке сообщение, о том что нужно долить масла, уровень - все пустые квадраты, сервис ( ошибка в блоке становится неактивной).

При этом щуп показывает уровень больше половины.



Ну и до всех этих манипуляций, замены провода с фишкой, отключение приборки разъёмами - ошибка была в блоке всегда активна, и приборка молчала про уровень масла вообще.

[anlyk]

1 час назад, Ювелир сказал:

Первая фаза, 2005 год

Дополню информации немного.

После того как я отключал разъем от моей приборки (но саму приборка не снимал), начались изменения, есть 2 состояния:

- ничего приборка не показывает про масло, при этом активна ошибка в блоке приборной панели (цепь датчика уровня масла - обрыв цепи);

- на приборке сообщение, о том что нужно долить масла, уровень - все пустые квадраты, сервис ( ошибка в блоке становится неактивной).

При этом щуп показывает уровень больше половины.



Ну и до всех этих манипуляций, замены провода с фишкой, отключение приборки разъёмами - ошибка была в блоке всегда активна, и приборка молчала про уровень масла вообще.

[anlyk]

Изменено 29 Июня 2025 пользователем anlyk

[Ювелир]

3 часа назад, anlyk сказал:

Если несложно , то опишите суть действий, что нужно проверить? Рен это что за разъем, где его найти?

[anlyk]

7 минут назад, Ювелир сказал:

Если несложно , то опишите суть действий, что нужно проверить? Рен это что за разъем, где его найти?

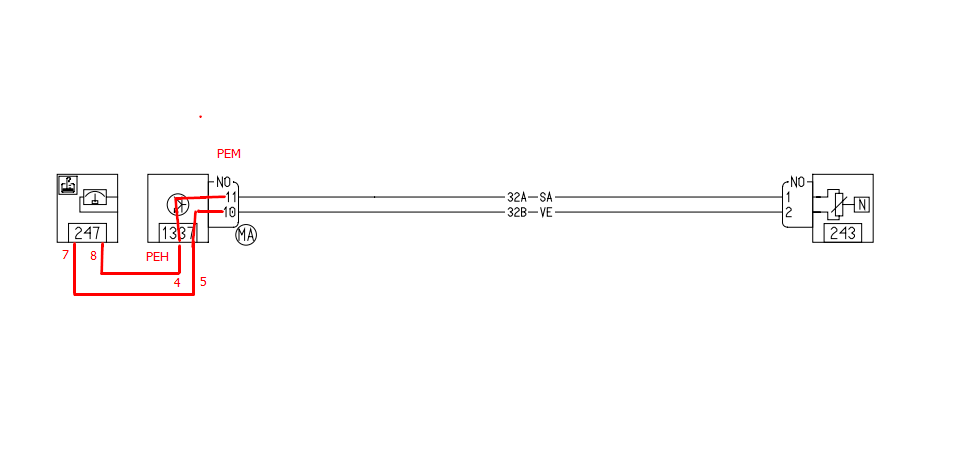

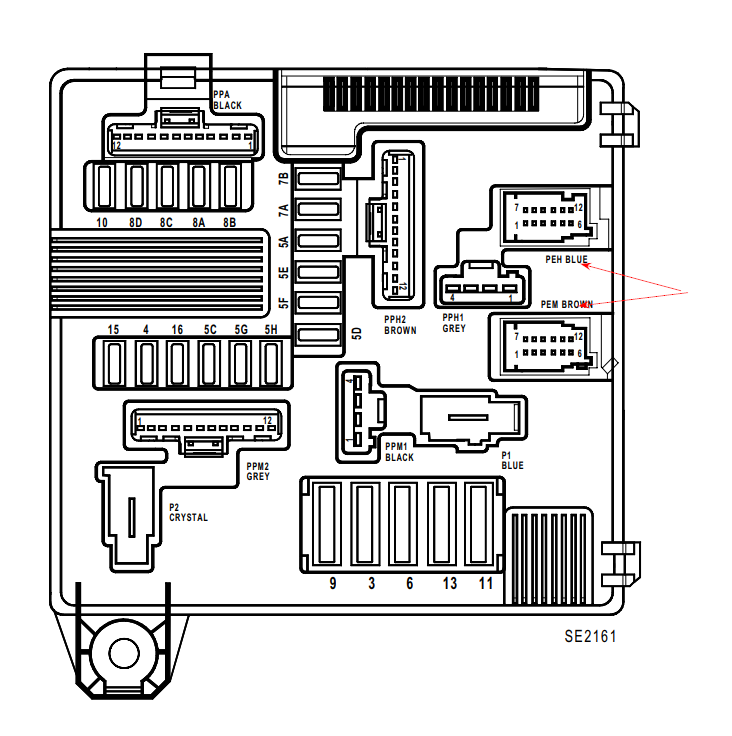

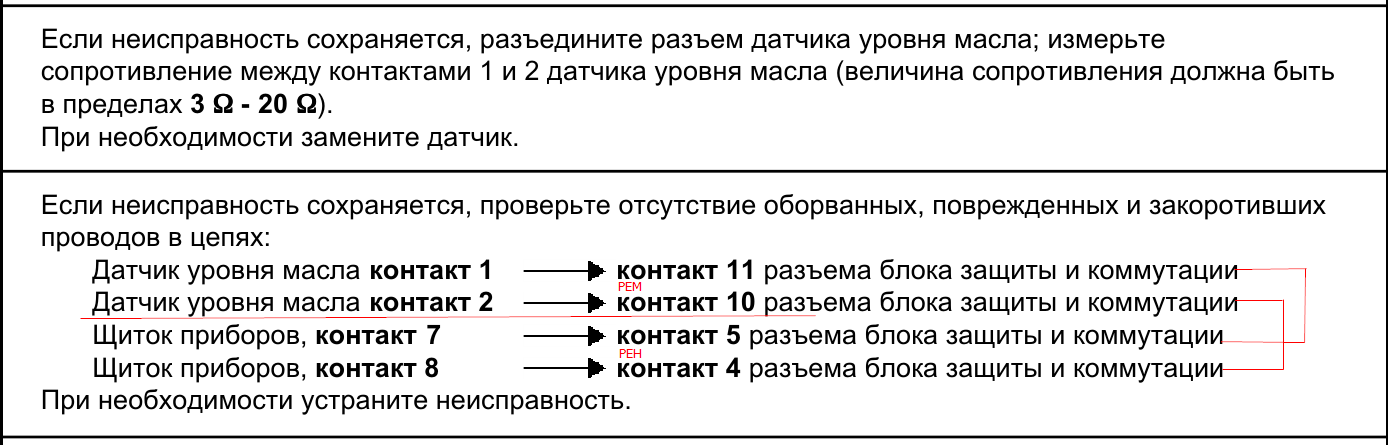

разьемы рен и рем это бзк, замеряешь сопротивление на этих разьемах  и делаешь выводы

[Ювелир]

Короче прозвонил разъем Рэм, т.е. измерил сопротивление, показало 12 Ом, якобы ок.

При этом приборка либо про масло не говорит ничего ( при этом ошибка об обрыве цепи), либо пишет что "долейте масла" и сервис).

Подключил другую приборку, с ней проблемы она то тухнет, то включается, бывало что некоторый секции тухли - на ней написано "оил левел ок".

Буду искать способы как пропаять "больное место по маслу",

Подскажите что надо пропаять в панельке которая то работает то нет, то тухнет, то куски пропадают?

[AnApA]

23 часа назад, Ювелир сказал:

при этом ошибка об обрыве цепи

Если питание на сопротивление датчика не идет - такая и будет картина... Чтоб сопротивление измерить..... Закон Ома )   Тебе же выше написал, проверь наличие напряжения 5 Вольт с приборки выходящих

[anlyk]

13.07.2025 в 01:23, Ювелир сказал:

Короче прозвонил разъем Рэм, т.е. измерил сопротивление, показало 12 Ом, якобы ок.

При этом приборка либо про масло не говорит ничего ( при этом ошибка об обрыве цепи), либо пишет что "долейте масла" и сервис).

Подключил другую приборку, с ней проблемы она то тухнет, то включается, бывало что некоторый секции тухли - на ней написано "оил левел ок".

Буду искать способы как пропаять "больное место по маслу",

Подскажите что надо пропаять в панельке которая то работает то нет, то тухнет, то куски пропадают?

так на разьеме у панели так же 12 ом? если да то  панель косячит

[Ювелир]

14.07.2025 в 02:23, anlyk сказал:

так на разьеме у панели так же 12 ом? если да то  панель косячит

Косячит панель, поскольку кратковременное её прогревание феном в месте, которое отвечает за масло, вернуло сию надпись к жизни, но не надолго - то появляется, то не появляется, то в ошибку снова ...

короче смотрю ещё одну б/у панель, подскажите пожалуйста, у меня 1я фаза, магнитола тюнер лист, на самой приборке код "P 8200365607 D" дата производства 2004 год. Нашел на продаже "P 8200704463 А" дата производства 2007 год, и это вторая фаза.

Подскажите пожалуйста, вроде бы где-то попадалась инфа, что люди ставят от 2й фазы и забывают про проблему приборки, т.к. там эти косяки не вылазят. Правда ли это?
И подойдёт ли мне эта панель, чтобы ничего не делать с пинами, и чтоб магнитола уплавлялась?
Спасибо заранее.
